如何正确选择交流电动机变频调速控制方案？

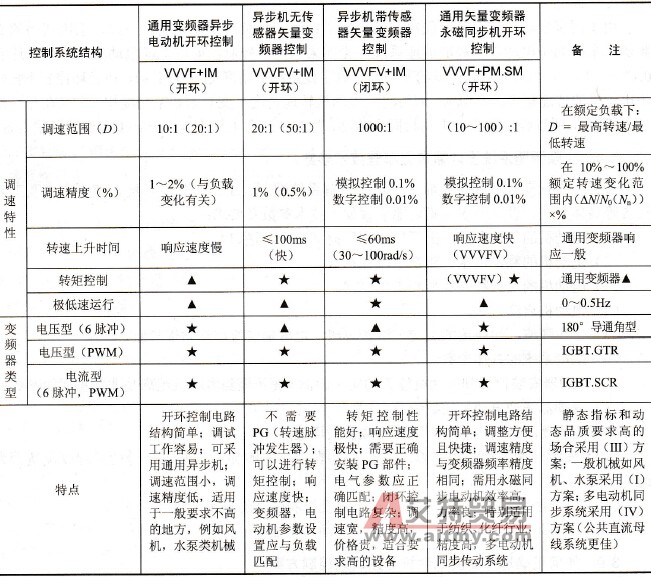

    答：若要将变频调速系统的速度精度设为0.5%，在几种变频调速控制方案中，因异步电动机开环变频调速控制方案的速度精度达不到0.5%，不能满足系统设计要求，故不能选用。而采用异步电动机矢量型变频器开环控制方案时，其速度精度仅能达1%，也无法满足系统设计要求。因此，若要使所设计的系统达到0.5%的速度精度，必须采用变频器的数字进行量设置，同时采用编码器实现闭环反馈。但目前部分变频器的通信和反馈不能同时使用，因此给闭环控制系统的设计带来一定的局限性。为达到0.5%的速度精度，也可采用带有高速计数通道的PLC实现大闭环速度调整，但其精度和实时性差一些。同时，还要考虑到编码器和PLC高速计数通道的响应匹配，从而增加了应用软件的编制工作量。此外，控制系统中的P、I、D参数要通过现场实际控制要求来设置，才能达到较好的效果。    异步电动机闭环变频调速控制方案虽可满足工艺调速精度要求，但增加反馈单元会使控制系统的可靠性降低，也使控制系统的性价比降低。从控制系统性价比方面考虑，llkW以下同步电动机的开环控制与同功率异步变频闭环控制成本相近。    表3-1列出了变频器的4种常用控制方案的技术特性，在选择交流电动机变频调速控制方案时，可以根据工艺设备的实际需求作出正确选择。    表3-1    4种常用控制方案的技术特性
    注VVVF-变频器；IM-异步机：PM．SM-永磁同步机；★-适用（能）：▲-不适用（不能）；VVVFV-矢量变频器。
