串行通信接口有哪些标准？

    答：串行通信接口的标准如下：    (1) RS-232C：RS-232C是美国EIC（电子工业联合会）在1969年公布的通信协议，至今仍在计算机和PLC中广泛使用。RS-232C采用负逻辑，用-15～-5V表示逻辑状态“1”，用+5～+15V表示逻辑状态“0”，RS-232C的最大通信距离为15m，最高传输速率为20kb/s，只能进行一对一的通信。RS-232C可使用9针或25针的D型连接器，PLC -般使用9针的连接器，距离较近时只需要3根线（见图4-1），第7脚为信号地。RS-232C使用单端驱动、单端接收的电路，如图4-2所示。RS-232C容易受到公共地线上的电位差和外部引入的干扰信号影响。
    图4-1    RS-232C的信号连接
    图4-2    单端驱动单端接收    (2) RS-422A：美国的EIC于1977年制定了串行通信标准RS-499，对RS-232C的电气特性做了改进。RS-422A是RS-499的子集，采用平衡驱动、差分接收电路（见图4-3），从根本上取消了信号地线。平衡驱动器相当于两个单端驱动器，其输入信号相同，两个输出信号互为反相信号，图4-3中的小圆圈表示反相。外部输入的干扰信号是以共模方式出现的，两根传输线上的共模干扰信号相同。因接收器是差分输入，共模信号还可以互相抵消。只要接收器有足够的抗共模能力，就能从干扰信号中识别出驱动器的有用信号，从而克服外部干扰的影响。    RS-422A在最大传输速率(10Mb/s)时允许的最大通信距离为12m。传输速率为100Kb/s时，最大通信距离为1200 m。一台驱动器可以连接10台接收器。    (3) RS-485：RS-485是RS-422A的变形，RS-422A是全双工两对平衡差分信号，分别用于发送和接收；RS-485为半双工，只有一对平衡差分信号线，不能同时发送和接收。使用RS-485通信接口和双绞线可组成串行通信网络构成分布式系统，如图4-4所示。系统中最多可有32个站，新的接口器件已允许连接128个站。

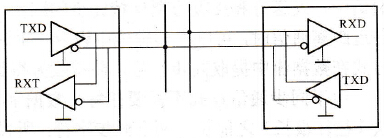

    图4-3    平衡驱动查分接收
    图4-4    RS-485通信接口和双绞线组成串行通信网络
