变频器模拟量端子接口电路检修技术方法

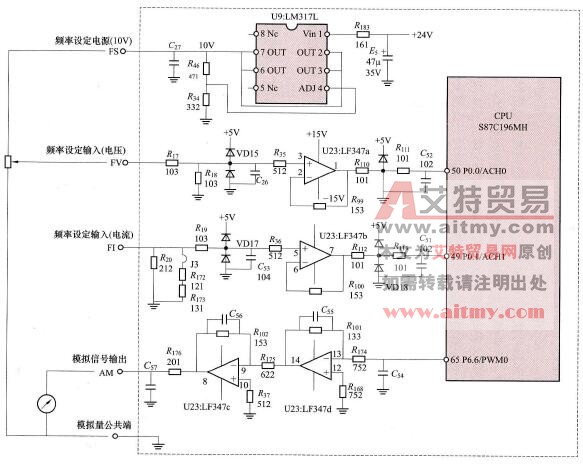

    (1)电路分析。模拟量端子用于输入或输出连续变化的电压或电流。CPU的模拟量端子接口电路如图6-15所示。

    图6-15    CPU的模拟量端子接口电路

   FS为频率设定电源输出端，变频器内部24V电压送入U9的1脚，经稳压调整后从7脚输出10V电压，再送到FS端子。

   FV为电压/频率设定输入端子，该端子可以输入0～10V电压，电压经先经R17、R18分压成0～5V电压，再由经U23a送到CPU的50脚，FV端子输入电压越高，CPU的50脚输入电压也越高，CPU会送出高频率的驱动脉冲去逆变电路，驱动逆变电路输出高频率的三相电源，让电动机转速更高。在使用电压方式调节输出频率时，通常在FS端子和模拟量公共端子之间接一个1kΩ的电位器，电位器的滑动端接FV端子，调节电位器即可调节变频器输出三相电源的频率。

   FI为电流/频率设定输入端子，该端子可以输入0～20mA电流，电流在流R20、R172、R173时，在电阻上会得到0～5V的电压，电压经U23b送到CPU的49脚，FI端子输入电流越大，CPU的59脚输入电压越高，CPU送出驱动脉冲使逆变电路输出高频率的三相电源，让电动机转速变快。

   AM为模拟量输出端子，可以输出0～10V电压，常用于反映变频器输出电源的频率，输出电压越高，表示输出电源频率越高，当该端子外接10V量程的电压表时，可以通过该表监视变频器输出电源的频率变化情况。

   (2)故障检修。

   1)使用模拟输入端子无法调节变频器的输出频率。该故障是由该模拟量输入接口电路损坏所致。以FV端子为例，如果调节FV端子外接电位器无法调节变频器输出频率，先测量FS端子有无10V电压输出，若无电压输出，可检查稳压器U9及外围元件，若FS端子有10V电压输出，可调节FV端子外接的电位器，同时测量CPU 50脚电压，正常50脚电压有变化，若电压无变化，故障应为FV端子至CPU 50脚之间的电路损坏，如R17、R35、R110、R111开路，C25、C52短路，或者U23a及外围元件损坏。

   2)模拟信号端子无信号输出。该故障是由模拟量输出接口电路损坏所致。在调节变频器输出频率时，AM端子电压应发生变化，如果电压不变，可进一步测量CPU 65脚电压是否变化，若电压变化，故障应在CPU 65脚至AM端子之间的电路损坏，如R174、R175、R176开路，C54、C57短路，U23c、U23d及外围元件损坏。
