集成芯片M579..Series (MITSUBISHI公司)有什么特点?
来源:艾特贸易2017-06-04
简介M579..Series 是日本三菱公司为 IGBT 驱动提供的一种 IC 系列,表 2-6 给出了这种系列的几种芯片的基本应用特性(其中有 * 者为芯片内部含有 Booster 电路)。 在 M579..Series 中,以 M57962L 为例

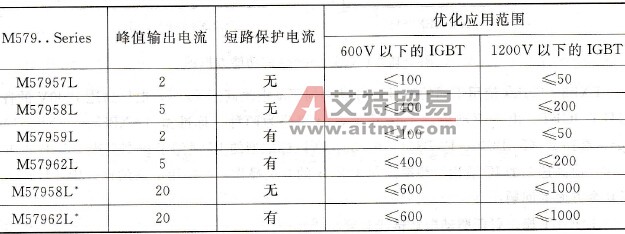

M579..Series是日本三菱公司为IGBT驱动提供的一种IC系列,表2-6给出了这种系列的几种芯片的基本应用特性(其中有*者为芯片内部含有Booster电路)。 在M579..Series中,以M57962L为例做出一般的解释。随着逆变器功率的增大和结构的复杂,驱动信号的抗干扰能力显得尤为重要,比较有效的办法就是提高驱动信号关断IGBT时的负电压,M57962L的负电源是外加的(这点和EXB8..Series不同),所以实现起来比较方便。M57962L在驱动大功率IGBT模块时采用NPN和PNP构成电压提升电路,选用快速晶体管(tf≤200ns),并且有足够的电流增益以承载需要的电流。 表2-6 M579..Series的基本应用特性 在使用M57962L驱动大功率IGBT模块时,应注意以下三个方面的问题。 ①驱动芯片的最大输出电流峰值受栅极电阻Rg的最小值限制,例如,对于M57962L来说,Rg的允许值在5Ω左右,这个值对于大功率的IGBT来说高了一些,且当Rg较高时,会引起IGBT的开关上升时间td (on)、下降时间td (off)以及开关损耗的增大,在较高开关频率(5kHz以上)应用时,这些附加损耗是不可接受的。 ②即便是这些附加损耗和较慢的开关时间可以被接受,驱动电路的功耗也必须考虑,当开关频率高到一定程度时(高于14kHz),会引起驱动芯片过热。 ③驱动电路缓慢的关断会使大功率IGBT模块的开关效率降低,这是因为大功率IGBT模块的栅极寄生电容相对比较大,而驱动电路的输出阻抗不够低。还有,驱动电路缓慢的关断还会使大功率IGBT模块需要较大的吸收电容。 随着电力电子技术的快速发展,三相逆变器的应用变得非常广泛。近年来,随着IGBT制造技术的提高,相继出现了电压等级越来越高、额定功率越来越大的单管、两单元IGBT模块及六单元IGBT模块,同时性能价格比的提高使得IGBT在三相逆变器的设计中占有很大的比重,成为许多设计人员首选的功率器件。随之而来的是IGBT的驱动芯片也得到了很大的发展,设计人员、生产厂家都给予了高度重视,小型化、多功能集成化成为人们不断追求的目标。相信随着制造技术的发展,将会研制出更多更好的IGBT驱动芯片,并得到广泛的应用。
