6SE70变频器用参数模块进行参数设置的技术方法

    6SE70变频器的功能定义参数模块都存储在装置之中，这些参数模块能够彼此结合，这使得用户可以通过很少的参数步骤来实现应用设想，而不需要装置完整参数组的详细知识。    参数模块适合于下述功能组：电动机（输入额定铭牌数据进行开闭环控制的自动参数设置）；开闭环控制类型；设定与命令源。    通过从每个功能组选择一组参数模块来激活参数设定，然后开始简单应用的参数设置，根据用户的选择，必要的参数生成所需控制功能。通过使用自动参数设置(P115 =1)对电动机参数和相关控制设置进行计算。用参数模块进行参数设置的流程如图2-55所示。

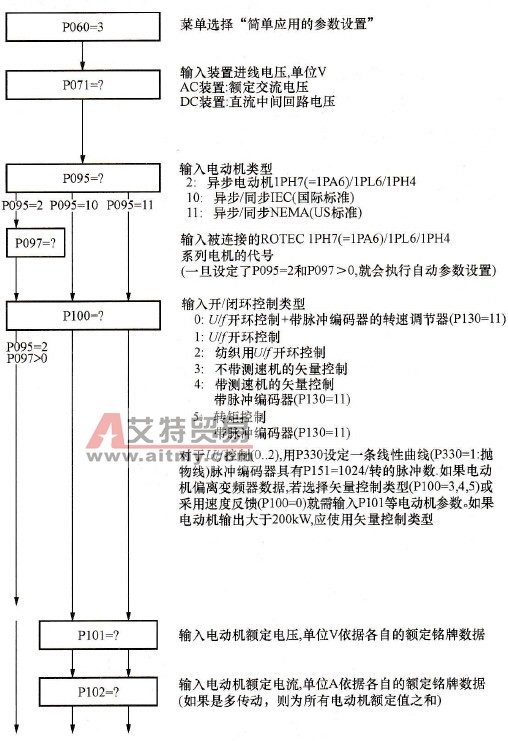

    图2-55    用参数模块进行参数设置（一）

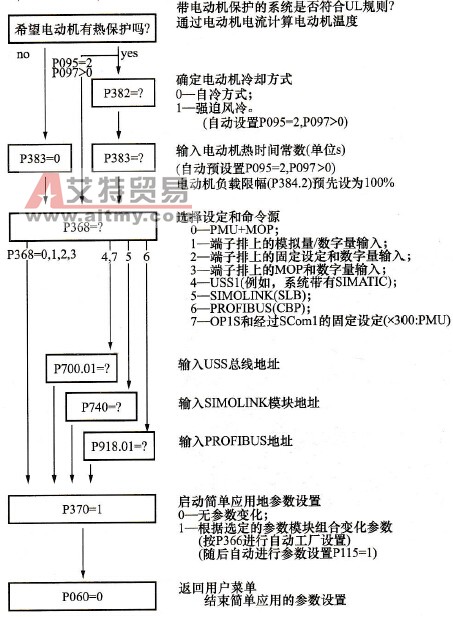

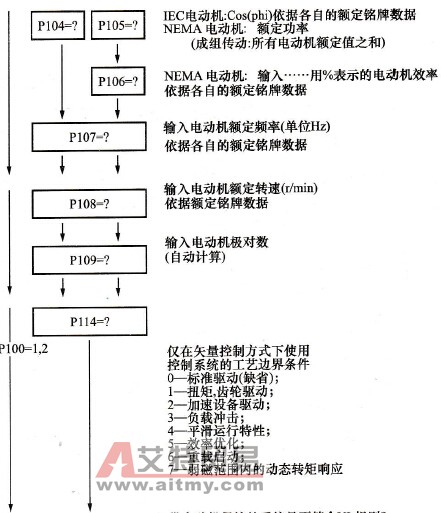

    图2-55    用参数模块进行参数设置（二）
