电压型变频器与电流型变频器的区别

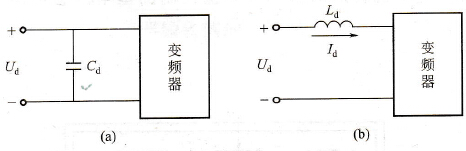

    电压型变频器是将电压源的直流变换为交流的设备，中间回路采用电容滤波[见图1-3(a)]；电流型变频器是将电流源的直流变换为交流的设备，中间回路采用电感滤波[见图1-3 (b)]。它们的性能比较如表1-2所示。
    图1-3    电压型变频器与电流型变频器    表1-2    电压型变频器与电流型变频器的性能比较 特点名称     电压型变频器     电流型变频器   储能元件     电容器     电抗器  输出波形 的特点     电压波形为矩形波     电流波形为矩形波     电流波形为近似正弦波     电压波形为近似正弦波  回路构成 上的特点     有反馈二极管     无反馈二极管     直流电源并联大容量电容     直流电源串联大电感     （低阻抗电压源）     （高阻抗电流源） 电动机四象限运转需要再生用变流器     电动机四象限运转容易  特性     负载短路时产生过电流  负载短路时能抑制过电流     开环电动机也可能稳定运转 电动机运转不稳定需要反馈控制  适用范围     适用于多台电动机供电     适用于单机拖动     不可逆拖动、稳速工作     频繁加、减速情况运行     快速性要求不高的场合     需经常反向的场合
