变频调速在货物升降机系统的安装与调试

来源:艾特贸易2019-09-01

简介本实例选用西门子 MM440 系列变频器,电动机额定功率为 7. 5kW 。 1) 变频器、 PLC 的安装与配线 根据原理图,结合变频器和 PLC 使用手册进行安装与配线。 2) 变频器参数设置 (1) 电动机参


    本实例选用西门子MM440系列变频器,电动机额定功率为7. 5kW

   1)变频器、PLC的安装与配线

    根据原理图,结合变频器和PLC使用手册进行安装与配线。

   2)变频器参数设置

   (1)电动机参数设置见表5-3。为了使电动机与变频器相匹配,需要设置电动机参数。电动机参数设定完成后,设PO010=0,使变频器处于准备状态。

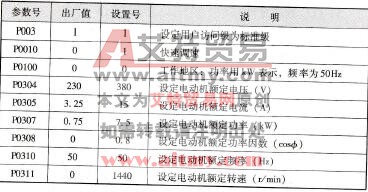

5-3电动机参数表



   (2)控制参数设置见表5-4

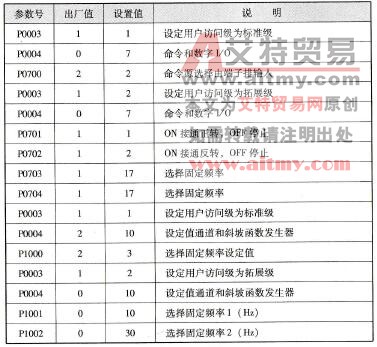

5-4变频器设置参数表

 表5-4变频器设置参数表

   3) PLC程序设计

    根据系统控制要求先分配好I/O,再画出顺序功能图。

   (1) I/O分配见表5-5

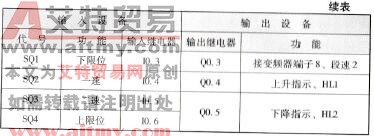

5-5 I/O分配表

 表5-5 I/O分配表

表5-5 I/O分配表

   (2)顺序功能图如图5-10所示。

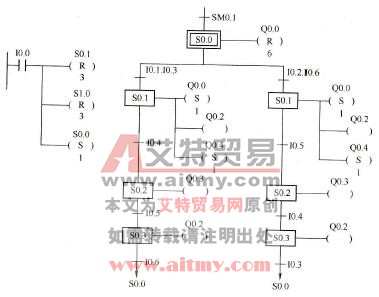

 图5-10顺序功能图

5-10顺序功能图

    4)调试运行

    (1)按照要求设置变频器参数,并正确输入PLC程序。

    (2) PLC程序模拟调试,观察PLC的各种信号动作是否正确;否则修改程序,直到正确。

   (3)空载调试。当PLC与变频器连接好后,不接电动机,即变频器处于空载状态。通过模拟各种信号来观察变频器运行是否符合要求;否则,检查接线、变频器参数、PLC程序等,直到变频器按要求运行。

   (4)现场调试。正确连接好全部设备,进行现场系统调试。当吊笼在底部位置,且SQ1常开触点闭合时,按下SB2,电动机以一速缓慢上升,到达SQ2SQ3位置时,依次以快速、慢速上升。下降时与此类似,当遇到紧急情况时,按下SB1,升降机会停在任意位置。
