MM420变频器与S7-200 PLC通信的硬件接线技术方法

    如图3 - 42所示，连接MM420变频器时，将485电缆的两端插入两个卡式接线端。标准的PROFIBUS电缆和连接器可以用于连接S7-200PLC。以MM420变频器为例，其端子15与S7- 200PLC的9针Port口Pin8相连，其端子14与S7-200PLC的9针Port口的Pin3相连。

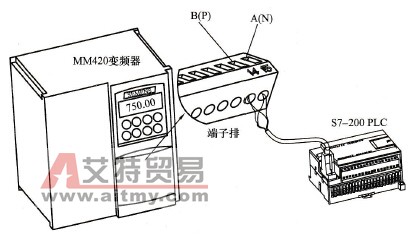

    图3 - 42   S7-200 PLC与MM420变频器的硬件连接    在连线过程中，具有不同参考电位的设备相互连接时会在连接电缆中形成电流，而电流又会导致通信错误或设备损坏。因此，确保要用通信电缆连接在一起的设备，要么共享一个公共参考点，要么彼此隔离以防止未预期电流的形成。    同时，接线中屏蔽层必须接到底盘地或9针接头的Pin1，建议用户将MM420变频器上的接线端子2(即OV)接到外壳地上。    如果S7-200PLC是网络中的端点，或者如果是点到点的连接，则必须使用连接器的端子A1和B1（而非A2和B2），因为这样可以接通终端电阻(例如，使用DP接头6ES7972-0BA40-0A0)。    如果变频器在网络中组态为端点站，那么终端和偏置电阻必须正确地连接至连接终端上。例如图3 - 43中，对MM420变频器必须做的终端和偏置连接。
    图3 - 43   MM420变频器的终端和偏置电阻连接
