6SE70变频器与PC通过DriveMonitor进行通信

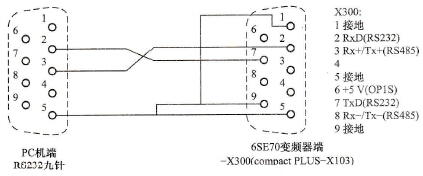

    6SE70变频器与PC通过DriveMonitor进行通信的硬件接线方式如图3-5所示。
    图3-5    6SE70变频器与PC机的通信接线    这里以6SE70的Compact plus unit为例介绍软件。    1．DriveMonitor参数设置    与MM4系列变频器一样，选择型号和设置参数，如图3-6所示。

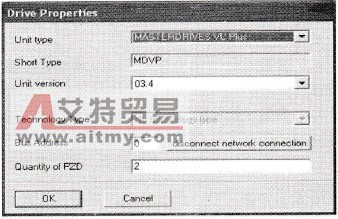

    图3-6    6SE70变频器的型号选择    需要注意的是：“Uuit Version"应与装置的实际版本一致，通过读参数r069可得到；“Bus Address”应与装置一致；“Quantity of PZD"设为2。    2．变频器参数设置    (1)使用X300端口，SCOM1。主要参数包括：P700.1=0（USS地址）；P701. 1=6(通信波特率9600k bit/s)；P702. 1=127。其他参数保持出厂设定。    (2)使用端子SCOM2。主要参数包括：P700. 2=0 (USS地址)；P701. 2=6(通信波特率9600bit/s)；P702. 2=127。其他参数保持出厂设定。    3．在线参数设置    打开Drivemonitor，新建一个项目（新文件名），设置变频器装置接口和有关参数，单online RAM或是online EEPROM在线连接。调试参数时，可以建立一个自由的参数表，如图3-7所示。

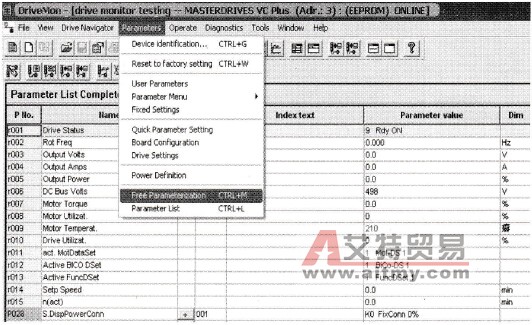

    图3-7    建立一个自由的参数表    所有参数列表及用户参数等内容可以参考上述方法。    4．参数备份    如图3-8所示，选择菜单“FilelUpload／Basic Device Complete或Basic Device Chagne Only”就可以进行完整参数上载或是改变参数的上载。    5．参数下载    如图3-9，选择菜单“FilelDownload／Write RAM或Save EEPROM”就可以下载到RAM或是EEPROM，选择要下载的文件。    6．参数的其他功能    (1)参数文件的导出导人。可以实现对参数文件的导出和导人，选择菜单“File/Ex- port或importlDatabase或Free ParalBasic Device或Tech”即可。    (2)参数比较功能。可以对两个参数文件中的参数进行比较，并列出设置不同的参数。注意比较功能必须在Offline条件下进行。    (3)参数表转化成Excel表形式。可以把参数表的形式转化成Excel表格的形式，方便保存和打印。    (4)参数类型选择。可以选择显示的参数类型，比如用户参数、系统参数、固定参数、全部参数、自由参数等，方便进行设备调试。

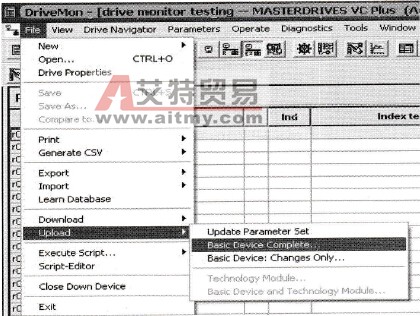

    图3-8    参数上载

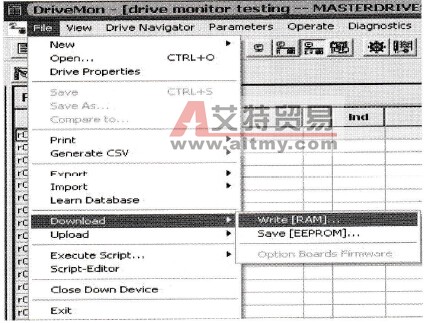

    图3-9    参数下载
