MM4变频器与PC通过DriveMonitor进行通信

    Drivemonitor基于USS的串口通信协议RS232和RS485可以实现与传动装置之间的在线连接，完成参数设定等现场调试功能。    1．通过RS232进行通信    RS232适用于相距不远的设备之间通信，设备之间的TX线和RX互联，典型的电压等级是±12V。    通过RS232接口连接MM4系列变频器需要选用BOP接口选件模块，如图3-1中的圆圈所示。

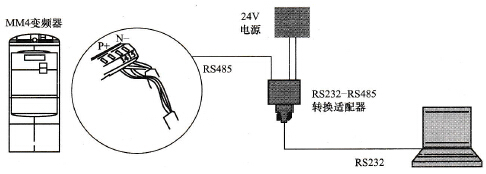

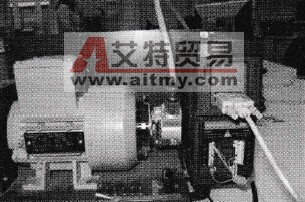

    图3-1    BOP接口选件模块    通过RS232通信，参数设置如下：P003=3（专家级）；P2009.1=1（使能USS串行通信）；P2010.1=6（设置通信波特率，9600）；P2011.1=0（设置USS地址）；P2012.1=2（USS协议的PZD长度）；P2013.1=127 (USS协议的PKW长度)。    2．通过RS485进行通信    RS485的通信适用范围大，适合多台设备之间通信，具有较高的抗噪性能，距离可达1000m。它采用差动电压，在0V与5V之间切换。    如图3-2所示，RS485硬件接线需要采用RS232-RS485转换适配器才能与变频器进行连接，具体为连接端子14／15 (MM420)、19120 (MM440)。

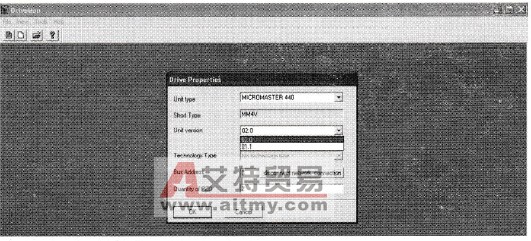

    图3-2    通过RS485进行通信    RS485接口通信参数设置如下：P003=3（专家级）；P2009.0=1（使能USS串行通信）；P2010. 0=6（设置通信波特率，9600）；P2011.0=0（设置USS地址）；P2012. 0=2(USS协议的PZD长度)；P2013.0=127 (USS协议的PKW长度)。    3．MM4变频器与PC通过DriveMonitor进行通信的软件测试    MM4变频器与PC通过DriveMonitor进行通信时，需要要正确选择变频器类型、版本号与地址，如图3-3所示。

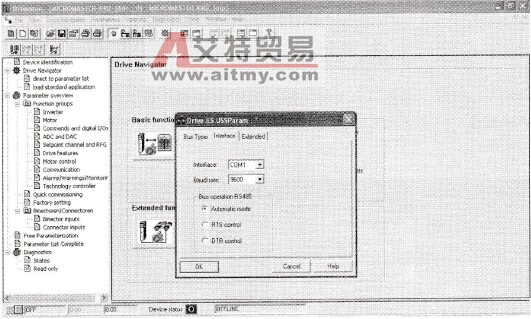

    图3-3    正确选择变频器类型、版本号与地址    然后在tools菜单单击“在线设置(online setting)”，设置计算机的com口与波特率等，要与变频器相一致，如图3-4所示。    完成在线设置后位于页面下部的device status应该为绿色，也可以通过左下角的图标来运行变频器。
    图3-4    在线设置
