机械抱闸概述

    机械抱闸一般有电磁抱闸和液压抱闸两种。    1．电磁抱闸制动控制电路    电磁抱闸断电制动控制电路如图4-1所示。合上电源开关QS和开关S，电动机接通电源，同时电磁抱闸线圈YB得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。断开开关电动机失电，同时电磁抱闸线圈YB也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转，防止电动机突然断电时重物自行坠落等而造成事故。    2．液压抱闸    液压抱闸通过液压原理来实现抱闸功能，其特点是振动小。

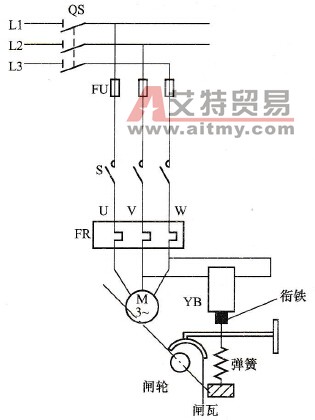

    图4-1    电磁抱闸断电制动控制电路
