三相电流通入定子绕组后的结果怎样？

    把相位上互差2π/3 (120°)电角度的三相交变电流分别通入定子的三相绕组中。即A相电流iA通入A相绕组，B相电流iB通入B相绕组，C相电流ic通入C相绕组，如图0-2 (a)所示。

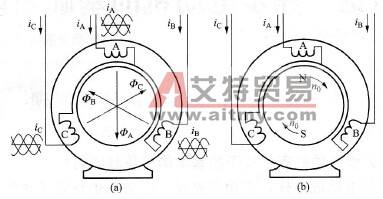

    图0-2    三相电流的合成磁场    (a)三相电流的磁场；(b)旋转磁场    各绕组通入电流后都要产生磁场，其特点如下：    当A相电流iA达到振幅值时，合成磁场的轴线和A相磁场ΦA相一致；当B相电流iB达到振幅值时，合成磁场的轴线和B相磁场ΦB相一致，合成磁场的轴线顺时针旋转了2π/3 (120°)电角度；当C相电流ic达到振幅值时，合成磁场的轴线和C相磁场Φc相一致，合成磁场的轴线又顺时针旋转了2π/3 (120°)电角度。    可见，在三相交变电流不断地交变的过程中，它们的合成磁场将是一个在空间旋转的磁场，称为旋转磁场，如图0-2 (b)所示。    旋转磁场的转速称为同步转速，由下式计算        (0-1)式中n0-同步转速( r/min)；    f-电流的频率(Hz)；    p-磁极对数。    由式(0-1)知，在额定频率下，同步转速与磁极对数的关系见表0-1。    表0-1    同步转速与磁极对数的关系
