三相电压源逆变器中的负载相电压
来源:艾特贸易2018-09-28
简介当要求负载是星形联结时,电路如图 8-19 所示。 图 8-19 星形负载电路 由图可得出相电压 Uan 、 Ubn 、 Ucn 与线电压关系为 (8-12) 式 (8-12) 可表示为相电压矢量 [uanubnucn]T 的函数,即 (8-13)
当要求负载是星形联结时,电路如图8-19所示。
图8-19 星形负载电路
由图可得出相电压Uan、Ubn、Ucn与线电压关系为
(8-12)
式(8-12)可表示为相电压矢量[uanubnucn]T的函数,即
(8-13)
式(8-13)是以矢量[uanubnucn]T为未知数的线性系统,不巧的是由于矩阵各行之和等于零,即线电压之和为零,所以系统是奇异的,因而负载相电压不能通过矩阵求得。如果负载相电压之和为零,式(8-13)可表示为
(8-14)
矩阵是非奇异的,因此
(8-15)
式(8-15)可进一步简化为
(8-16)
由于所选方程式(8-13)的最后一行是唯一的,则负载相电压是线电压uab和ubc的唯一函数,图8-20所示是由式(8-16)得到的线电压和相电压。

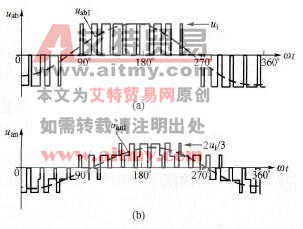

图8-20 三相电压源逆变器负载线电压和相电压
(a)负载线电压uab;(b)负载相电压uan
电压源逆变器可根据开关控制的不同进一步分为如下几类:
1) PWM(脉冲宽度调制)逆变器;
2)方波逆变器;
3)电压对消单相逆变器;
4)谐波消除开关;
5)电流控制调制。
