电源及电动机线的连接
来源:艾特贸易2019-09-01
简介输入电源线连接到端子 L1 、 L2 、 L3 ;电动机线连接到 u 、 V 、 W ,无需注意相序关系,一旦电动机运转方向与要求不一致,调换 u 、 V 、 w 中任意两相或改接外部控制端子上的正反转
输入电源线连接到端子L1、L2、L3;电动机线连接到u、V、W,无需注意相序关系,一旦电动机运转方向与要求不一致,调换u、V、w中任意两相或改接外部控制端子上的正反转控制端子即可;确保输入的电压满足要求;确保电源线的线径及耐压满足要求;选择主电路电线的大小与一般的电力线一样,也必须对电流容量、短路保护、电线压降等研讨后决定。
变频器输入电流的有效值,根据变频器的输入功率因数而定,往往比电动机电流大。表12—3中示出了各种主电路变频器额定运转时的输入功率因数。
表12.3 变频器的输入功率因数
变频器与电动机间的电线敷设距离长,则电压降大,有时产生电动机转矩不足。特别是变频器输出频率低时,其输出电压也低,电压降所占的比例增大。变频器与电动机间的压降以额定电压的2%为容许值,可据此选择电线。在工厂等采用专用变频器时,有条件补偿变频器的输出电压,有时取额定电压的5 %左右为容许值。容许电压降给定时,主电路电线的电阻值必须满足下式
式中R-单位长电线的电阻值(n/km);
△U-容许线间电压降(V);
L-1相电线的铺设距离(m);
I-电流(A)。
下面为根据式( 12-1)的计算例。
按下列条件选择主电路电线:220V供电,笼型电动机7.5kW、4极、额定电流33A,电线的铺设距离50m,电压降在额定2%以内。
额定电压下的容许电压降:
容许电压降= 2%×220V=4.4V
容许电压降以内的电线电阻值:
电线电阻= 1000×4.4/(√3×50×33)Ω/km
=1. 54Ω/km
根据计算出的电阻选用导线:由表12_4选择电线电阻1.5Ω/km以下的电线,截面积为14mm2。通常所使用的电线粗细与电动机容量的关系见表12-5。但是此表参数为参考值,实际铺设计划时,需要根据变频器、电动机的规格(电压、电流等)和电线的铺设距离等重新计算。
接地必须按电气设备技术标准规定进行。如图12-6所示,
主要目的是防止漏电及干扰侵入或辐射出去。

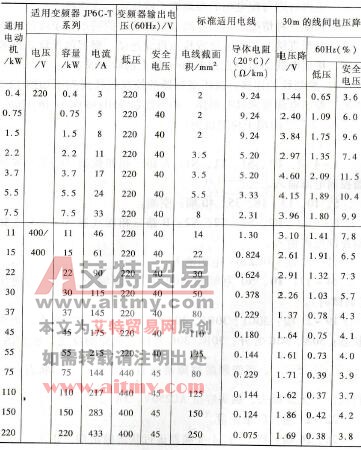

表12-4 电线的选用例(铺设距离30m)
图12-6变频器接地方式
a)专用地线(好) b)共用地线(可) c)共用地线(不可)
接地电线对于单元型与变频器的接地端子连接,变频器安装在配电柜内时则与配电柜的接地端子或接地母线连接。
不管哪一种情况,都不能经过其他装置的接地端子或接地母线等,必须直接与接地电极或接地母线连接。根据电气设备技术标准,接地电线必须用直径1. 6mm以上的软铜线。
