如何通过SINAMICS S120大功率整流回馈单元SLM控制进

    当SINAMICS S120大功率整流回馈单元SLM的进线电流大于800A时，需要在进线侧加装框架断路器，如图6 -1所示。

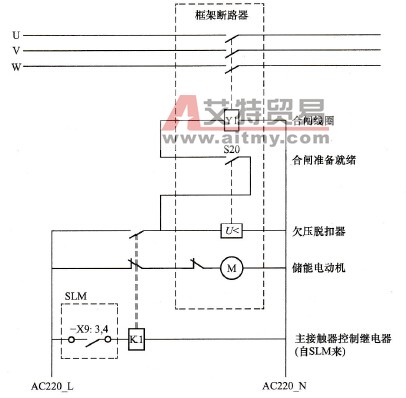

    图6-1   SINAMICS S120大功率整流回馈单元SLM控制进线框架断路器逻辑图    如图6 -1所示，SINAMICS S120大功率整流回馈单元SLM启动的时序是：当用户给出SLM的运行命令后，SLM首先控制内部的预充电回路工作，给直流母线上的电解电容进行预充电，当直流母线电压达到额定值的80%之后，X9的3和4端子闭合，这样K1线圈得电，K1线圈得电后会断开储能电动机回路（储能电动机在K1线圈没有得电的情况下，已经储完能量），同时闭合欠压脱扣器回路，使欠压脱扣器得电，经过一定的延时后，S20闭合（进入合闸准备就绪状态），从而使合闸线圈得电，框架断路器的主触点闭合，主回路接通，SLM进入运行状态。    如图6-1所示，欠压脱扣器被引入控制逻辑，这样就防止了在SLM没有完成对直流母线上的电解电容进行预充电的情况下就直接使框架断路器闭合，从而使三相交流电压通过主回路的二极管桥直接加到了直流母线的电解电容上（在给电解电容上施加电压的瞬间，电解电容的阻抗近似为0），这样瞬间的电流就会非常大，会对SLM造成严重的损坏。当把欠压脱扣器引入控制逻辑后，只有在线圈K1得电后，欠压脱扣器才会得电，框架断路器才会进入合闸准备就绪状态，并使合闸线圈得电，框架断路器的主触头才会闭合。如果线圈K1不得电，框架断路器就不会进入合闸准备就绪状态，用户不论采用什么方式去合框架断路器，都无法使框架断路器闭合。而线圈K1是由X9的3和4端子来控制的，如果SLM没有完成预充电，则X9的3和4端子不会闭合，线圈K1不会得电，框架断路器就无法闭合，也就防止了用户在SLM没有完成预充电的情况下就去合框架断路器而造成的SLM的损坏。    如果用户选择西门子断路器，请严格参照图6-1所示的方式来实现SLM对框架断路器的控制。如果用户选择第三方的断路器，且其包含有欠压脱扣器，也请严格参照图6 -1所示的方式来实现SLM对框架断路器的控制。在特殊情况下，如果用户没有将欠压脱扣器引入SLM对框架断路器的控制或者是通过上位系统直接对框架断路器进行控制，则必须保证在SLM完成了预充电之后（SLM：r0899, 11预充电完成的状态信号），才可以合框架断路器，否则可能会对SLM造成严重的损坏。
