西门子6SE70系列变频器报F025、F026、F027故障

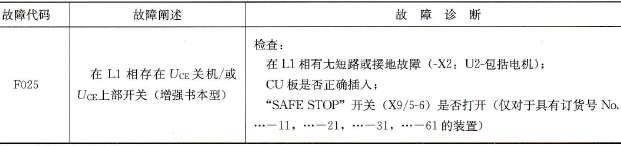

    (1)故障现象：变频器报F025、F026/F027。    (2)故障分析：表5-7所示为变频器F025故障代码、故障阐述与故障诊断。    表5-7    变频器F025故障代码、故障阐述与故障诊断
    故障代码F025、F026、F027表示IGBT存在UCE关机，一般是由IVI、IGD或IGBT等部件失效引起的。当IGBT的触发端G、E两端有触发电压5V时，UCE会产生一个饱和压降。倘若没有触发信号，驱动芯片损坏或者IGBT触发端损坏都有可能造成G、E端触发信号丢失从而导致了UCE断开而没有饱和导通，也就是所谓的UCE关机。图5-23中UCES与图5-24所示测试盒上的UCFS应该是对应的，UCFS灯若亮则说明其没有饱和导通。而触发脉冲U GE的异常则会直接导致UCES导通或关断，而IGBT触发端的异常、IGD以及传输驱动信号的IVI都有可能造成UCE的异常。
    图5-23   IGBT的工作原理

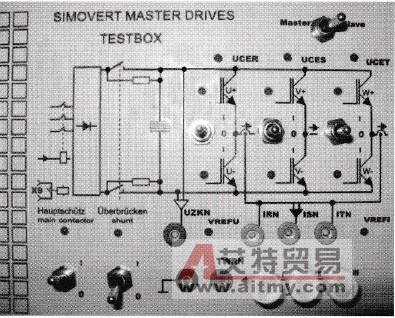

    图5-24   测试盒    测试盒上的UGE触发脉冲来自拨钮开关，开关合上后正常情况下IGD端子上的触发端UGE应该是5V。倘若运行一段时间后报F025、F026、F027故障，则IGBT故障的可能性很大，其次是IGD，比如IGBT的耐压特性、IGD驱动电路不太稳定等。先用测试盒测试，若通过，一般可以排除驱动电路以及IGBT触发异常造成的故障，这时再去考虑其耐压特性。
