西门子6SE70系列变频器报L3相无输出

    (1)设备在P115=2时报F107，故障值是9（L3相无输出），启动时报F027 (P100=4)。    (2)表5-6所示为F107故障代码、故障阐述与故障诊断。    表5-6    F107故障代码、故障阐述与故障诊断
 故障代码     故障阐述     故障诊断     F107     MLd=0  在试验脉冲测量时出现故障  从r949中读出故障值，灰色阴影区
的数字指示出现什么故障。  00×× X×=01： 两个电流实际值为0     ××=02: 电动机一变频器U相电缆断     ××=03： 电动机一变频器V相电缆断     ××=04: 电动机变频器W相电缆断     ××=05: 电流实际值I1为0     ××=06: 电流实际值I3为O     ××=07： 管U+不触发     ××=08: 管U-不触发     ××-09: 管V+不触发     ××=10: 管V-不触发     ××=11: 管W+不触发     ××=12： 管W不触发     ××=13: 11符号错     ××=14: 13符号错     ××=15： I1和I3符号错     ××=16: I1和I3符号混淆     ××=17: I1和I3混淆且两个电流符号错误  在×位置处的数字指示哪里出现故障。  ×000×=0=单独变频器     ×=1=逆变器1     ×=2=逆变器2     ×=3=逆变器1和逆变器2  检查电动机全部的三根进线及电动机
绕组处是否断开；检查电流互 感器及其与电子部分之间连接；检查电
流互感器本身；检查在测量时 正确的电动机铭牌数据是否已正确输入     用测试盒模拟运行测试都正常。P100 =1时运行正常，监控到的L1和L3的波形如图5-22 (a)所示。明显看到无L3相波形，怀疑是互感器损坏，拔掉互感器上的插头测量其正负15V电源都正常，由此可知是互感器损坏，由于当时没有备件，因此把L1和L3相的互感器对换以确认故障点，对换后故障依然存在，怀疑是插头存在问题。插头插拔几次后发现稍微有点松，但并不影响使用，于是重新设置PIN脚，结果运行正常，输出波形如图5-22 (b)所示。    (3)结论。一般不太容易通过万用表测量来辨别互感器的好坏，如果机器没有发生硬故障(比如一上电就报F011或F029)，可以通过Trace K0238和K0239两通道的波形（正常应都是正弦波）来辨别电流互感器的好坏。另外，一定要在保证互感器的正负15V (24V)电源都正常的前提下才可以确认最终的故障点。

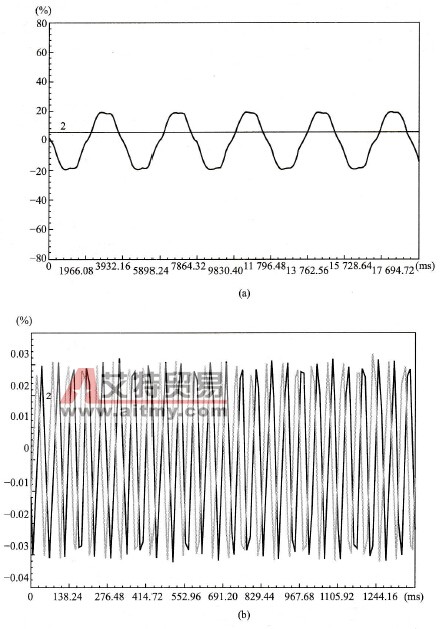

    图5-22    变频器输出波形    (a)故障时的波形；(b)正常后的波形
