变频器与启动制动方式有关的其他功能

    (1)零伺服功能。所谓零伺服功能，就是指在变频器运行指令有效的情况下，如频率给定信号为零，则变频器将使电动机具有足够强的零速转矩，并能始终保持在零速位置。在起重机械中该功能能有效防止重物在空中停住时的“溜钩”现象。

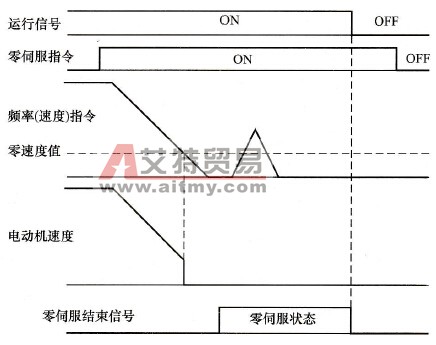

    图1-16    零伺服时序图    图1-16所示为零伺服时序图。    (2)停电再启动功能。变频器在停电后的启动方式称为停电再启动，可以根据不同的工况和停电的方式进行启动功能设置。对于一些生产设备，停电后必须进行其他维护的，不运行电动机直接再启动的，应该设置停电再启动功能为无效；对于大部分设备，尤其是无人值守设备，意外停电后可以自动启动的，应该设置停电再启动功能为有效。    (3)休眠功能。休眠功能，就是变频器在低频率运行时，如果其产生的作用对于生产过程已经没有太多作用，可以暂时停机，一旦生产过程需要变频器运转，变频器又能马上投入运行。这样的过程类似于“休眠”与“唤醒”，它只是在变频器无级调速的低频段设置了阈值开关，低于阈值开关值的为休眠，高于阈值开关值的为唤醒，因此它不是真正意义上的停机。因为在休眠期间，变频器的输出是关断的，所以休眠功能也能在一定程度上节约电能。    如图1-17所示为水泵专用变频器的休眠功能示意图。
    图1-17    水泵专用变频器的休眠功能示意图    (4)预励磁功能。预励磁功能就是变频器在零速运行时，向电动机提供足够的励磁电流，以产生足够大的零速转矩。其应用一般是电磁制动电动机。    为确保电动机充分励磁，应该将励磁时间设定为等于或者大于电动机转子的时间常数，可以参考表1-2所给经验值。    表1-2    恒定励磁时间

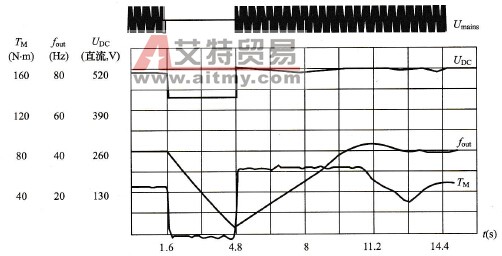

    (5)电网瞬时掉电时的运行保持。如果电网电压瞬时丢失，变频器将利用电动机旋转的动能继续维持运行，只要电动机旋转并给变频器提供能量，变频器就会正常工作。如果主电流接触器保持闭合状态，变频器在电源恢复后，可以立即投入使用，并正常运行。    图1-18所示为某变频器的瞬时停电保持功能示意，在额定负载时进线电压瞬时中断，此时输出频率fout=40Hz，直流母线电路电压降至最低极限值。在主电源关闭期间，变频器的内部控制回路维持电压的稳定，变频器会以发电模式来运行电动机。只要电动机具有足够的动能，电动机速度虽然下降，但变频器仍会继续工作。在变频器内部，允许中断的时间可以调整，出厂设置为5s。
    图1-18    某变频器瞬时停电保持功能示意图    UDC-传动单元中间电路的电压；fout-传动单元的输出频率；    TM-电动机转矩；Umains-进线电压
