空载试验时对变频器主要观察哪些方面？

    需要观察的方面有：    1．主电路主要参数的测量    如图5-14所示，应该测量的数据有：    (1)三相输出电压是否对称？    (2)三相输出电流是否平衡？    (3)直流电压是否在正常范围内？    2．熟悉键盘的操作    对于键盘上的主要操作键应熟悉其功能，如起动与停止、加速与减速以及点动等。    3．外接控制的起动、停机试验    如图5-15 (a)所示，在FWD与COM之间接入继电器KA的触点。当KA闭合时，变频器的输出频率应该按预置的加速时间从0Hz上升至最高频率，电动机起动；反之，当KA断开时，变频器的输出频率应该按预置的减速时间从最高频率下降至0Hz，电动机停止。

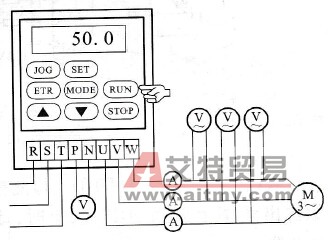

    图5-14    空载试验    4．报警、复位试验    如图5-15 (b)所示，将输入端子X1预置为“外部故障输入”，由按钮开关SB1控制；X2预置为“故障复位”，由按钮开关SB2控制。并且，令KA闭合。则在正常工作状态下，按下SB1，变频器将因为“外部发生故障”而跳闸，则报警指示灯HL1由亮变暗，而HL2由暗变亮。

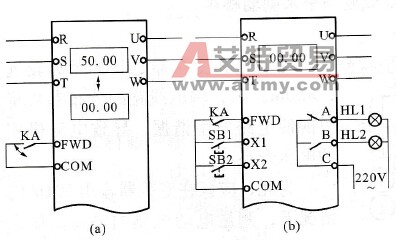

    图5-15    输入端子功能检验    (a)起动、停机试验；(b)报警、复位试验    5．开关量输出端的校验    如图5-16 (a)所示，将输出端子Y1预置为“运行中”，Y2预置为“停止中”，Y3预置为“频率到达”（频率到达给定频率），Y4预置为“频率检测”（频率超过任意设定的检测值）。则KA闭合，发光二极管HL1亮；KA断开，HL2亮。

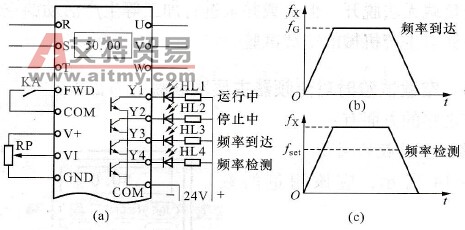

    图5-16    开关量输出端的校验    (a)校验电路；(b)频率到达；(c)频率检测    假设，给定频率为50Hz，检测频率为30Hz，则在起动过程中，当变频器的输出频率上升到30Hz以上时，HL4亮；一而当输出频率上升到50Hz时，HL3亮。
