怎样实现辅泵的加泵和减泵？

    答如问题1中的基本工况所述，供水系统在运行过程中，需要根据用户的用水情况进行必要的切换。西门子430系列变频器进行加、减泵控制的主要特点是：以PID的调节量是否超过限值作为加泵或减泵的依据，如图6-10所示，说明如下：    1．加泵控制    当变频器的输出频率fx因受上限频率fH的限制而不能再上升，而管网压力仍偏低时，PID的调节量△PID将大于上限值△H，△PID每次大于△H，变频器都将计时，当△PID大于△H的时间超过确认时间tY1，说明确实需要加泵，这时：    (1)变频器首先把输出频率按预置的减速时间下降至“加减泵过渡频率”fs（降速所需时间为tY2），在此过程中，变频器的PID调节功能将暂停。    (2)起动辅助泵M1。    (3)变频器在输出频率为fs的状态下维持时间tY3，如果有多台辅泵的话，则依次加泵。设置tY3的目的是防止在加泵时，由于△PID尚未回到正常范围而再次加泵。    (4)变频泵继续进行正常的恒压供水控制，其工作频率为fx1。    2．减泵控制    当变频器的输出频率fx因受下限频率fL的限制而不能再下降，而管网压力仍偏高时，PID的调节量APID将低于下限值AL（AL为负值），当△Pm低于△L的时间超过确认时间tY1，说明确实需要减泵，这时：    (1)变频器首先把输出频率按预置的加速时间上升至“加减泵过渡频率”fs（加速所需时间为tY2），在此过程中，变频器的PID调节功能将暂停。
    图6-10    变频器的加泵控制    (a)运行频率；(b)PID调节量；    (c)辅泵状态    (2)辅助泵M1停止运行。    (3)变频器在输出频率为fs的状态下维持时间fY3，在这段时间内，如果有多台辅泵的话，则将禁止再次减泵。这是为了防止在减泵时，由于△PID尚未回到正常范围而再次减泵。    (4)变频泵继续进行正常的恒压供水控制，其工作频率为fx2。    上述过程如图6-11所示。

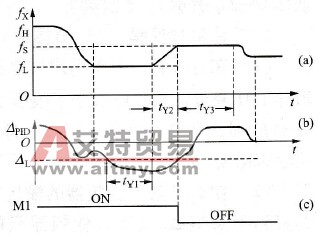

    图6-11    变频器的减泵控制    (a)运行频率；(b) PID调节量；(c)辅泵状态    3．加、减泵控制的相关功能    见表6-11。    表6-11    加、减泵控制的相关功能
