怎样实现恒压供水控制？

    恒压供水应通过闭环系统的PID调节来实现。    1．变频器的输入控制端    (1) PID控制的目标信号通道  目标信号从电压给定端AIN+端输入，利用电位器调整给定值。    (2)反馈信号通道反馈信号从压力变送器SP取出，压力变送器输出4～20mA电流信号，其接线方法如图6-9所示。可直接接到变频器提供的0~24V隔离电源上。

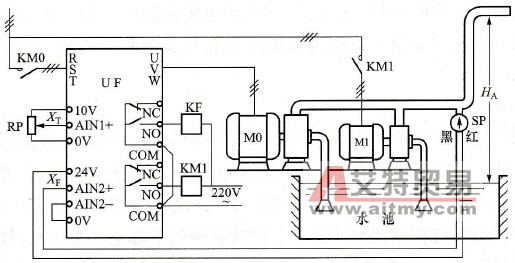

    图6-9    一主一辅的闭环控制    2．变频器的输出控制端    MM430系列变频器的输出控制端都是继电器输出，可以直接接入交流220V的电路中，负载能力达2A，可以直接控制接触器线圈。其中，KF用于变频器跳闸后的报警，KM1用于控制辅泵电动机Ml的起动和停止。    3．目标信号的确定    因为压力变送器的量程为0~ 1MPa，而管路要求的供水压力是0.5MPa，所以，目标信号应为50%。    4．PID控制的相关功能    见表6-10。    表6-10    PID控制的相关功能 功能码     功能名称 数据码  数据码含义     说 明 P2200  允许PID控制投入  1  PID功能有效  P1120、P1121设定失效 P2253  PID设定值信号源  755  由模拟输入1输入  从A IN1+端输入 P2264  PID反馈信号  755  由模拟输入1输入  从AIN2+端输入 P2267  反馈信号的上限值  80%  设定上限压力  反馈值大于上限值时报警 P2268  反馈信号的下限值  20%  设定下限压力  反馈值小于下限值时报警 P2271  传感器的反馈形式  0  负反馈  反馈信号低，电动机加速 P2274  PID微分时间  0 　  不需要微分环节 P2280  PID增益系数  5  比例增益为30  上限值为65 P2285  PID积分时间  20s     积分时间为10s     上限值为60s P2291  PID输出上限  10%  PID输出的上、下限预置得越小，则加、减泵的切 换将越频繁（见问题3） P2292  PID输出下限  -10% P2293  PID上升、下降时间    20s     在起动过程中，用于防止因加速太快而跳闸
