怎样调节刨削速度和返回速度？

    在刨台运动的往复周期中，刨削速度和返回速度是可以由用户根据需要随时调整的，用外接电位器比较方便，如图6-46所示。图中：

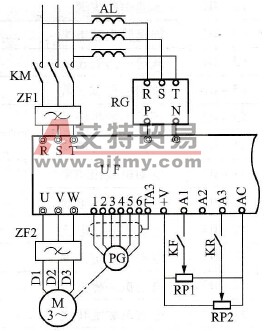

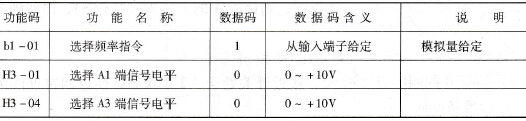

    图6-46    刨台变频主电路    1．回馈单元    刨台的惯性很大，在减速过程中产生的泵升电压很高，如采用制动电阻和制动单元，则制动电阻消耗的电能是很大的，比较浪费。采用了回馈单元RG，非但加大了制动转矩，提高了运行的可靠性。并且可以把减速过程中的再生电能反馈到电源，有利于节能。为了防止回馈单元产生的三相交变电压和电网电压之间，因波形的差异而产生不必要的冲击电流，在两者之间接入了交流电抗器AL。    2．频率的给定    通过外接端子由模拟量进行频率给定，图中，电位器RPI给定刨削速度，而RP2给定返回速度。    3．相关功能    见表6-28。    表6-28    变频器的频率给定功能
