怎样减小拖动系统的容量？

    电动机的功率比负载实际所需要的功率大许多倍，这肯定是很不经济的，应设法改进，就改进的途径说明如下：    1．基本考虑    考虑到电动机在fx>fN时的有效转矩线也具有恒功率性质，所以，应该尽量利用电动机的恒功率区来带动恒功率负载，使两者的特性比较地吻合。    (1)设fmax=2fN (100Hz) 当fmax=2fN时，电动机的额定转速只需满足负载最高转速的一半就可以了，即    nMN≥nmax/2    从而，电动机的额定功率也可以减小一半，即
    当卷辊的最小直径为0. 1m，最大直径为1m时，电动机的额定功率为

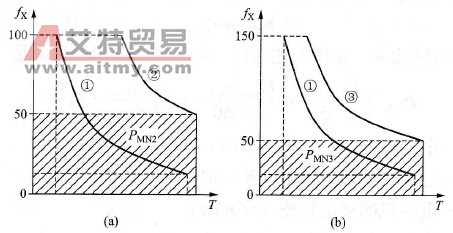

    可见，电动机的功率减小了一半，但仍比负载功率大了5倍。    需要注意的是，因为电动机的最高转速比原来增大了1倍，则传动比λ′也必增大1倍。图6-32 (a)画出了传动比增大后的有效转矩线如曲线②所示（曲线①是负载的机械特性）。
    图6-32    多倍频率带卷取机    (a)二倍频率带卷取机；(b)三倍频率带卷取机    (2)设fmax=3fN(150Hz) 当fmax=3fN时，电动机的额定转速可以进一步减小，即    nMN≥nmax/3    从而，电动机的额定功率也可以减小为
    当卷辊的最小直径为0. 1m，最大直径为1m时，电动机的额定功率为
    同样需要注意的是，传动比必须作相应的调整。    2．电动机大于3fN（如180Hz）的可能性    一般说来，电动机如果在3fN (150Hz)下长时间运行是不适宜的。但卷绕机械因为在卷绕开始时转速很快，卷辊的半径增大得也很快，所以，在最高频率下停留的时间极短。实践经验证明，在卷绕机械的具体工况下，适当提高起始频率是可行的。
