卷绕机械实现变频调速时的主要矛盾是什么？

    主要矛盾是负载功率和电动机额定功率之间的不相称，说明如下：    1．负载功率    (1)卷绕开始。因为卷辊的半径很小，故负载转矩也很小，为TLmin；但转速却最大，为TLmax负载所需要的功率为        (6-7)式中PLA-卷绕开始时的负载功率(kW)；    TLmin-负载的最小转矩(N·m)；    nLmax-负载的最高转速(r/min)。    PLA的大小如图6-31 (a)中阴影部分所示。    (2)卷绕结束。卷绕结束时，卷辊的半径已经卷至最大，故负载转矩也最大，为TLmax；但转速却最小，为nLmin。负载所需要的功率为

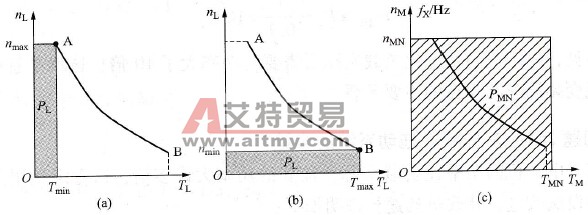

    图6-31    卷绕机械调速系统的要害    (a)卷绕开始功率；(b)卷绕终了功率；(c)电动机额定功率        (6-8)    PLB的大小如图6-31 (b)中阴影部分所示。式中PLB-卷绕结束时的负载功率(kW)；    TLmax-负载的最大转矩(N·m)；    nLmin-负载的最低转速(r/min)。    事实上，负载在整个卷绕过程中，所需的功率是相等的，即    PLA = PLB= PL    并且可以看出，负载所需的功率是不大的。    2．电动机的功率    (1)电动机必须满足的条件  电动机的额定转矩必须在卷绕结束时能够克服负载的最大转矩，即    TMN≥TLmax    同时，电动机的额定转速也必须满足在卷绕开始时的最高转速，即    nMN≥nLmax    (2)电动机的功率根据上述条件，电动机的功率必须满足        (6-9)式中PMN-电动机的额定功率(kW)；    TMN-电动机的额定转矩(N·m)；    TMN-电动机的额定转速(r/min)；    Tmax-卷辊的最大半径(m)；    rmin-卷辊的最小半径(m)。    如果卷辊的最小半径为0. 1m，最大半径为1m，则电动机的额定功率为
    可见，电动机的功率比负载实际所需要的功率大了10倍！这就是卷绕机械在实现变频调速时存在的主要矛盾。
