变频器控制电路的接线技术方法

    ①基本接线控制电路端子电气安装如图2-9所示，控制电路端子功能见表2-11。

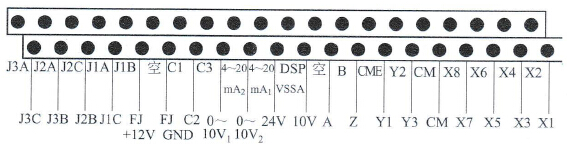

    图2-9    控制电路端子电气安装示意图    控制电路的接线分为模拟量控制线和开关量控制线。    模拟量控制线主要包括输入侧的给定信号线和反馈信号线。输出侧的频率信号线和电流信号线。控制电路的抗于扰能力较低，因此，必须使用屏蔽线。屏蔽层的靠近变频器的一端，应接控制电路的公共端(COM)，但不要接到变频器的接地端(E)或大地，见图2-10。屏蔽层的另一端应该悬空。布线时，还应该遵守以下原则。

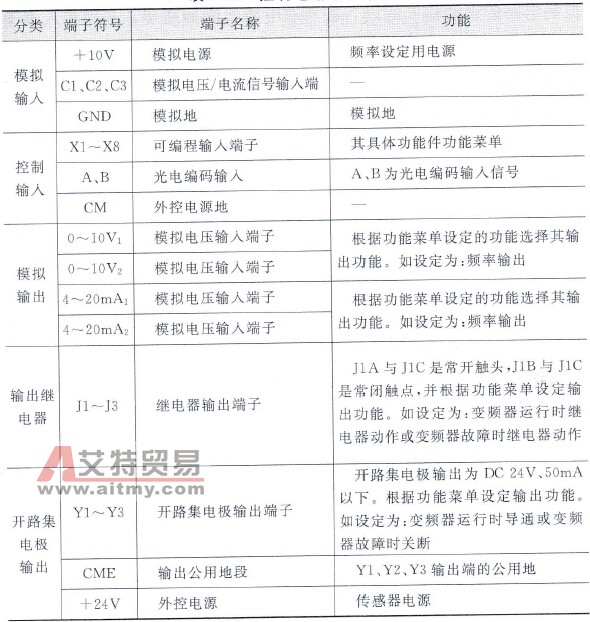

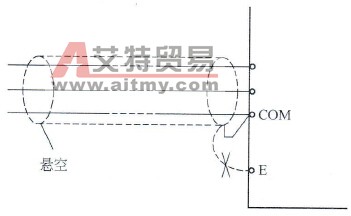

    图2-10    屏蔽线的接法    表2-11    控制电路端子功能
    a．尽量远离主电路100 mm上。    b．尽量不和主电路交叉。必须交叉时，应采取垂直交叉的方式。   如启动、电动、多挡转速控制等的控制线，都是开关量控制线。一般说来，模拟量控制线的接线原则也都适用于开关量控制线。但开关量的抗干扰能力较强，故在距离不很远时，可以不使用屏蔽线，但同一信号的两根线必须互相绞在一起。    c．大电感线圈配备浪涌电压吸收电路，接触器、电磁继电器的线圈及其他各类电磁铁的线圈，都具有很大电感。在接通和断开的瞬间，由于电流的突变，他们会产生很高的浪涌电压，导致内部控制电路的误动作。所以，在所有电感线圈的两端，必须接入浪涌电压吸收电路。在交流情况下，可采用阻容吸收电路，如图2-11(a)所示，在交流电路的电感线圈中，可以只用一个续流二极管，如图2-11(b)所示。

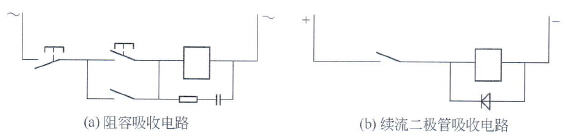

    图2-11    浪涌电压吸收电路    ②控制电路电缆选型。模拟信号控制电缆以及脉冲编码信号电缆应使用图2-12(a)所示的双屏蔽的双绞线。开关量控制电缆最好也使用双屏蔽电缆线，但也可以使用图2-12(b)所示的单屏蔽多对双绞线。

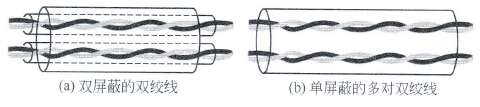

    图2-12    控制电缆结构
