主电路电气安装注意事项（打开表面盖板露出接线端子）



    ①变频器接线必须由电气专业人员进行配线作业，避免可能引起不必要的事故发生。

    ②输入电源必须接到变频器输入端子R、S、T上，电动机必须接在变频器输出端子U、V、W上，若错接会损坏变频器。

    ③接线端子和导线的连接，请使用接触性好的压接端子，为了防止触电、火灾等灾害事故和降低噪声，必须连接接地端子PE。

    ④接完线后，请再次检查是否接正确，有无漏接，端子和导线间是否短路或接地。

    ⑤变频器的输出端禁止连接电力电容或浪涌吸收器。

    ⑥通电后，若需要更改接线时，即使已关断电源，但主电路直流回路滤波电容器放电需要一定时间，所以应等充电指示灯熄灭后，并用万用表确认直流电压降到安全电压（DC25V以下）后再作业。

    ⑦多台变频电源共同接地时，勿形成接地回路（见图12-3）。



图12-3多台变频器接地

a)不正确接地b）正确接地

   2)控制电路端子电气安装（见图12-4）：控制电路端子功能见表12-2。



图12-4控制电路端子示意图

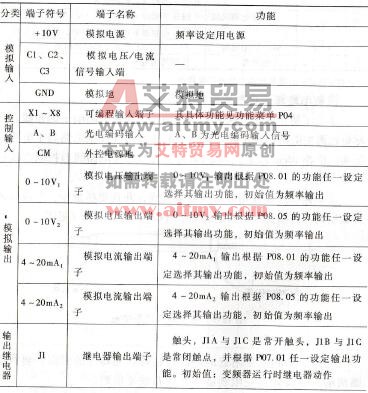

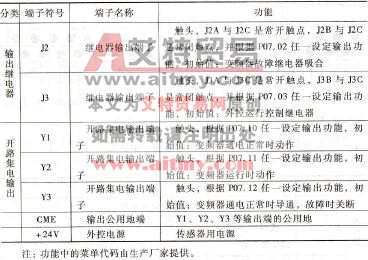

表12-2控制电路功能
