变频器与PLC及上位机连接时运行信号的输入注意

    变频器的输入信号中包括对运行／停止、正转／反转、微动等运行状态进行操作的运行信号（数字输入信号）。变频器通常利用继电器接点或晶体管集电极开路形式与上位机连接，并得到这些运行信号，如图5-12所示。

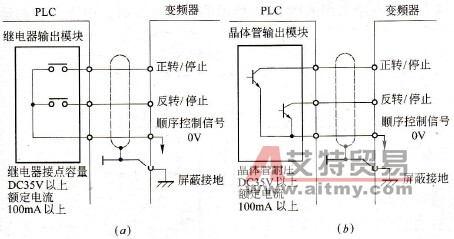

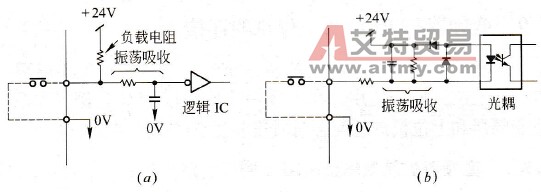

    图5-12    运行信号的连接方式    (a)-继电器接点；(b)-晶体管（集电极开路）    在使用继电器接点的场合，为了防止出现因接触不良而带来的误动作，需要使用高可靠性的控制用继电器。而当使用晶体管集电极开路形式进行连接时，也同样需要考虑晶体管本身的耐压容量和额定电流等因素，使所构成的接口电路具有一定的裕量，以达到提高系统可靠性的目的。图5-13给出了变频器输入电路的一个例子。
    图5-13    输入信号电路的正确接法    (a)-非绝缘输入的场合；(b)-绝缘输入的场合    但是，在设计变频器的输入信号电路时还应该注意到，当输入信号电路连接不当时有时也会造成变频器的误动作。例如，当输入信号电路采用如图5-14所示的连接方式时，由于存在和运行信号（电压信号）并联的继电器等感性负载，继电器开闭时产生的浪涌电流带来的噪声有可能引起变频器的误动作，应该尽量避免这种接法。    此外，当变频器一侧和继电器一侧存在电位差时，电源电路本身可能遭到破坏，所以也应加以注意，并采取相应的措施。

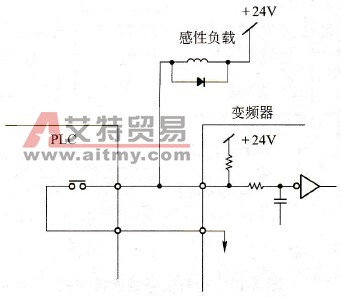

    图5-14    输入信号电路的错误接法
