继电器控制的变频器正、反转电路

    1)硬件设计    硬件设计如图9.7所示，此图与图9.4也类似。

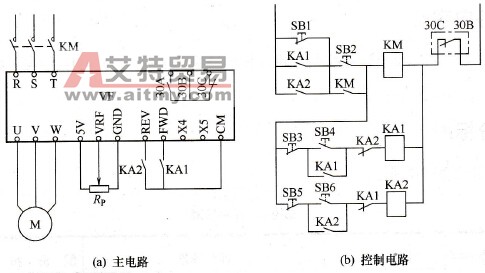

    图9.7    继电器控制的正、反转电路    按钮SB1、SB2用于控制接触器KM，从而控制变频器接通或切断电源。    按钮SB3、SB4用于控制正转继电器KA1，从而控制电动机的正转运行。    按钮SB5、SB6用于控制反转继电器KA2，从而控制电动机的反转运行。    正转与反转运行只有在接触器KM已经动作、变频器已经通电的状态下才能进行。    与动断（常闭）按钮SB1并联的KA1、KA2触点用以防止电动机在运行状态下通过KM直接停止运行。    2) 参数设计相关参数设定如下。    (1) F00设定为50Hz(设定变频器输出频率为50Hz)。    (2) F02设定为2（设定端子FWD、REV控制变频器运行，面板停止／复位键无效）。    (3) F03设定为0（变频器与电机依设定的减速时间，以减速的方式减速至0）。    (4) F08设定为5s(加速时间设定)。    (5) F09设定为Ss(减速时间设定)。    (6) F23设定为21Hz(第一个回避频率设定)。    (7) F24设定为35Hz(第二个回避频率设定)。    (8) F69设定为0（设定外部端子有效）。    (9) F94设定为12(继电器输出设定为故障输出)。
