变频器数字量输出端子基本概念

    数字量输出端子用于输出变频器运行状态的信号，这些信号包括待机准备、运行、故障以及其他与变频器频率有关的内容。这些数字开关量信号，除固定端子（故障输出端子）外，其余均为多功能数字量输出端子，可以通过相关的参数设定来实现数字量信号的“0”和“1”定义。    数字量输出端子的电路结构有以下几种类型。    (1)继电器输出型。变频器内部是继电器触点，选用时必须注意继电器的触点容量，一般定义为：AC 250V/2A（cosΦ=1）、AC 250V/1A(cosΦ=0.4）、DC 30V/1A。根据不同的接线可以正确选择继电器输出的常开触点或常闭触点。    (2)开路集电极输出型。变频器内部是光耦隔离输出的晶体管集电极输出，能用于直流低压（如DC 9~30V）电路中。    由于晶体管的输出只能单方向导通，使用时必须注意外接电源的极性，如图2.3所示。这里还有一种特殊情况的开路集电极输出型，它通过晶体管集电极与发射极上二极管的导向作用，其外接电路的极性可以是任意的，这是一种结构比较特殊的晶体管输出方式，如日立SJ300变频器。

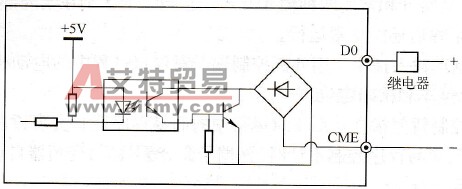

    图2.3    多功能输出端子接线    多功能输出端子可以接直流低压继电器，也可以接发光二极管或光电耦合管。但必须注意，如果驱动感性负载（如电磁继电器或接触器），则应加装浪涌电压吸收电路，如RC吸收电路（注意其漏电流应小于所控制接触器或继电器的保持电流）、压敏电阻或续流二极管（用于直流电磁回路，安装时注意极性），且吸收电路的元件要就近安装在继电器或接触器的线圈两端。    由于变频器通常都提供直流24V电源，因此在不增加额外附件的情况下，可以优先考虑使用变频器的内部电源，当然前提条件是电源容量足够。一般的变频器都能提供直流24V电源200mA的输出电流。
