变频器数字量输入端子基本概念

来源:艾特贸易2017-06-04

简介数字量输入端子用于输出变频器运行状态的信号,这些信号包括待机准备、运行、故障以及其他与变频器频率有关的内容。这些数字开关量信号,在某些变频器机型中,除有些正转、反

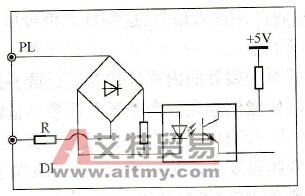

   数字量输入端子用于输出变频器运行状态的信号,这些信号包括待机准备、运行、故障以及其他与变频器频率有关的内容。这些数字开关量信号,在某些变频器机型中,除有些正转、反转和点动等命令为固定端子外,其余均为多功能数字量输入端子。    常见的数字量输入端子都采用光电耦合隔离方式,且应用了全桥整流电路,如图2-2所示,PL是多功能输入端子DI的公共端子,流经PL端子的电流可以是拉电流,也可以是灌电流。
数字量输入结构示意
    2-2    数字量输入结构示意    数字量输入端子与外部接口方式非常灵活,主要有以下几种。    (1)干接点方式。它可以使用变频器内部电源,也可以使用外部电源DC9~30V。这种方式常见于按钮、继电器等信号源。    (2)源极方式。当外部控制器为NPN型的共发射极输出的连接方式时,为源极方式。这种方式常见于接近开关或旋转脉冲编码器输入信号,用于测速、计数或限位动作等。    (3)漏极方式。当外部控制器为PNP型的共发射极输出的连接方式时,为源极方式。这种方式的信号源与源极方式相同。
