变频器控制电路布线注意事项

    在变频器中，主回路及其直接相连的周边设备处理的是强电信号，而控制电路以及与其直接相关的操作电路和周边设备中所处理的信号则为弱电信号。因此，为了达到保证变频器正常工作的目的，除了应该选取各种必要的周边设备之外，在控制电路的布线方面也应充分注意，并采取各种必要的措施，避免主电路及相关设备中的强电信号产生的干扰进入控制电路。    一般来说，在控制电路的布线方面应该特别注意以下几点。    (1)控制电路的布线应和主电路电线以及其他动力线分开。    (2)因为变频器的故障信号和多功能接点输出信号等有可能同高压交流继电器相连，所以应该将其连线与控制电路的其他端子和接点分开。    (3)为了避免因干扰信号造成的误动作，在对控制电路进行布线时应采用屏蔽线或双绞线。    (4)布线距离应以100m为参考基准，当布线距离超过100m时使用信号绝缘器或继电器对信号进行放大。    (5)在连线时充分注意模拟信号线的极性。    (6)在检查控制电路连线时不使用蜂鸣功能。    图6-6给出了屏蔽线的连接方式，而图6-7和图6-8则分别给出了双绞屏蔽线和普通屏蔽线线头的处理方式，供读者参考。

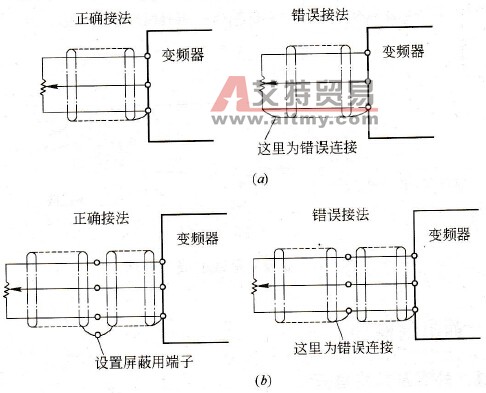

    图6-6    屏蔽线与变频器的连接    (a)-普通屏蔽线的连接；(b)-对屏蔽线进行中继连接时的连接

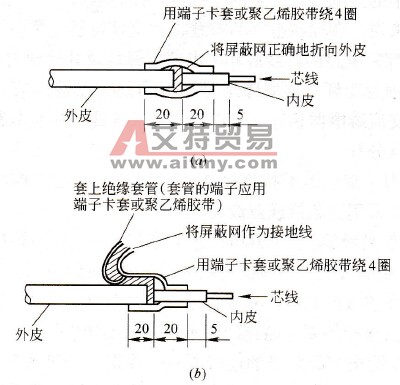

    图6-7    屏蔽线线头处理方式    (a)-不接地时的线头处理；(b)-接地时的线头处理

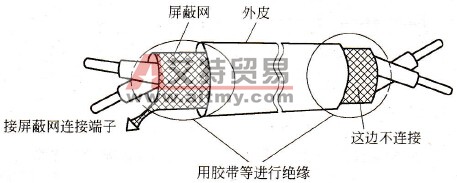

    图6-8    双绞屏蔽线的线头处理
