变频器与PLC及上位机连接时模拟量监测信号注意

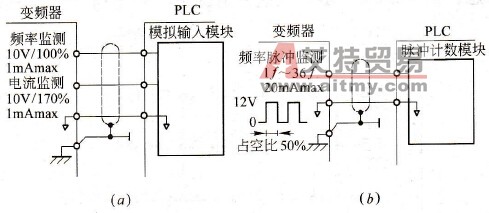

    变频器输出的监测用模拟信号如图5-22所示。
    图5-22    监测信号的连接    (a)-模拟监测信号；(b)-脉冲监测信号    变频器输出频率监测信号：0～10V，0~5V/0~100%。    变频器输出电流监测信号：0～10V，0~5V/0~100%，0～200%。    变频器输出频率脉冲信号：输出频率的1～36倍。    无论是哪种情况，都必须注意PLC一侧的输入阻抗的大小，保证电路中的电流不超过电路的额定电流。此外，由于这些监测信号通常和变频器内部并不绝缘，在电线较长或噪声较大的场合，最好在途中设置绝缘放大器。
