变频器与PLC及上位机连接时接点输出信号注意事

    在变频器的工作过程中，经常需要通过继电器接点或晶体管集电极开路的形式将变频器的内部状态（运行状态）通知外部(图5-20)。而在连接这些送给外部的信号时，也必须考虑继电器和晶体管的容许电压、容许电流等因素。此外，在连线时还应该考虑噪声的影响。例如，当主电路(AC 200V)的开闭是以继电器进行，而控制信号(DC 12~ 24V)的开闭是以晶体管进行的场合，应注意将布线分开，以保证主电路一侧的噪声不传至控制电路。

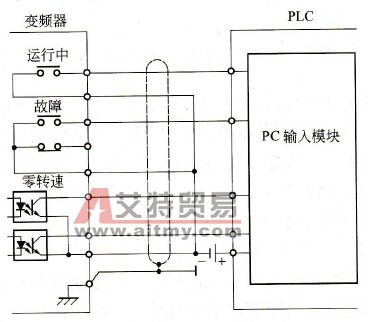

    图5-20    接点输出信号的连接    此外，在对带有线圈的继电器等感性负载进行开闭时，必须以和感性负载并联的方式接上浪涌吸收器或续流二极管(图5-21)。而在对容性负载进行开闭时，则应以串联的方式接入限流电阻，以保证进行开闭时的浪涌电流值不超过继电器和晶体管的容许电流值。

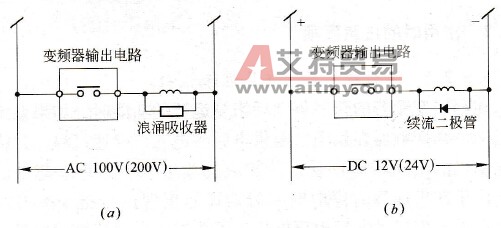

    图5-21    感性负载的连接    (a)-AC电路的场合；(b)-DC电路的场合
