变频器的直流制动控制功能

    在减速的过程中，当频率降至很低时，电动机的制动转矩也随之减小。对于惯性较大的拖动系统，由于制动转矩不足，常在低速时出现停不住的现象，即“爬行”现象。针对这种情况，当频率降到一定程度时，向电动机绕组中通入直流电，以使电动机循序停止，这种方法叫直流制动。如图6.27所示，采用直流制动时，要预置以下参数。    (1)直流制动动作频率fDB(Pr.10=0～120Hz)。在大多数情况下，直流制动都是和再生制动配合使用的。首先用再生制动方式将电动机的转速降至较低转速，其对应的频率f即作为直流制动的动作频率fDB，然后再加入直流制动，使电动机迅速停住。负载要求制动时间越短，则动作频率fDB应越高。    (2)直流制动电压UDB(Pr.12=0增益为30%的电源电压)。在定子绕组上施加直流电压的大小，决定了直流制动的强度。负载惯性越大，UDB也应该越大。    (3)直流制动时间tDB (Pr.11=0～10s)。即施加直流制动的时间长短。预置直流制动时间tDB的主要依据是负载是否有“爬行”现象，以及对克服“爬行”的要求，要求高的tDB应当长一些。

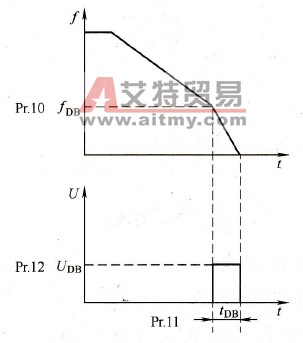

    图6.27    设定直流制动的要素    风机在停机状态下，有时会因自然风的对流而旋转，且旋转方向总是反转的。如遇这种情况，应预置启动前的直流制动功能，以保证电动机在零速下启动。
