变频器模拟量输出端子介绍

来源:艾特贸易2017-06-04

简介变频器在运行过程中,如果需要知道变频器的实际运行频率,一般情况下只需在变频器的模拟量输出端子接上直流表就可以了。早期的变频器一般都只提供运行频率和运行电流两种信号

    变频器在运行过程中,如果需要知道变频器的实际运行频率,一般情况下只需在变频器的模拟量输出端子接上直流表就可以了。早期的变频器一般都只提供运行频率和运行电流两种信号,现在则可以通过对模拟量输出端子的内容进行定义,从而获得多达十几种的模拟量信号,这些信号包括频率、电流、电压等。    变频器模拟量输出信号类别主要有电压信号和电流信号。电压信号包括0~1V05V0~10V1~5V2~10V0~±10V等几种;电流信号包括0~1mA0~20mA420mA。模拟量的输出可以调整偏置和增益来实现校正,如图2.8所示。

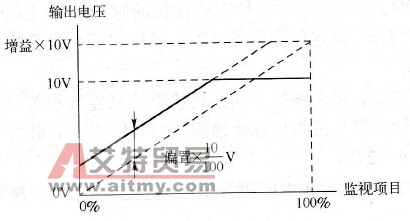

模拟量输出调整
    2.8    模拟量输出调整    在对应0~±10V的模拟量输出项目中,如监视值为正值时输出0~+10V,负值时输出0-10V    模拟量输出信号的内容可以定义为:实际运行频率、设定频率、输出电流、输出转矩、输出电压、母线电压、输出功率、内部转矩指令、模拟量输入通道值、PID闭环的反馈值和设定值、速度调节器ASR的输入/输出值等。对于转矩指令值、速度调节器ASR值、正反转频率值等均可以输出0~±10V模拟信号。    模拟量输出的刷新周期相对模拟量输入来讲要偏长一些,如ABB ACS80024ms
