变频器变频与工频切换的控制电路

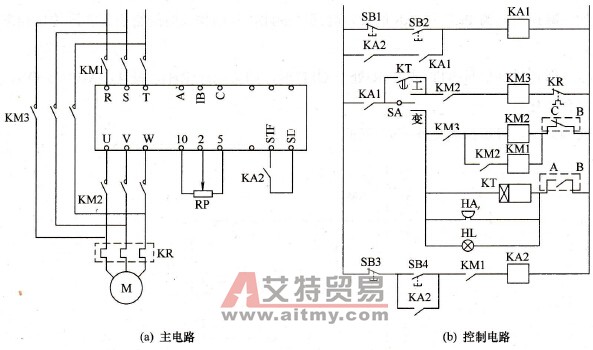

    图6.48所示为变频器与工频切换的控制电路。该电路可以满足以下要求。    (1)用户可根据工作需要选择“工频运行”或“变频运行”。    (2)在“变频运行”时，一旦变频器因故障而跳闸时，可自动切换为“工频运行”方式，同时进行声光报警。    图6.48(a)所示为主电路，接触器KM1用于将电源接至变频器的输入端；接触器KM2用于将变频器的输出端接至电动机；接触器KM3用于将工频电源接至电动机；热继电器KR用于工频运行时的过载保护。    对控制电路的要求是：接触器KM2和KM3绝对不允许同时接通，相互间必须有可靠的互锁，最好选用控制机械互锁的接触器。    图6.48(b)所示为控制电路，运行方式由3位开关SA进行选择。当SA合至“工频运行”方式时，按下启动按钮SB2，中间继电器KA1动作并自锁，进而使接触器KM3动作，电动机进入“工频运行”状态。按下停止按钮SB1，中间继电器KA1和接触器KM3均断电，电动机停止运行。
    图6.48    变频器与工频切换的控制电路    当SA合至“变频运行”方式时，按下启动按钮SB2，中间继电器KA1动作并自锁，进而使接触器KM2动作，将电动机接至变频器的输出端。接触器KM2动作后，接触器KM1也动作，将工频电源接到变频器的输出端，并允许电动机启动。    按下启动按钮SB4，中间继电器KA2动作，电动机开始升速，进入“变频运行”状态。中间继电器KA2动作后，通知按钮SB1将失去作用，以防止直接通过切断变频器电源使电动机停机。    在变频器运行过程中，如果变频器因故障而跳闸，则“B-C”断开，接触器KM2和KM1均断电，变频器和电源之间，以及电动机和变频器之间都被切断。与此同时，“B-A”闭合，一方面，由蜂鸣器HA和指示灯HL进行声光报警。同时，时间继电器KT延时闭合，使接触器KM3动作，电动机进入“工频运行”状态。操作人员发现后，应将选择开关SA旋至“工频运行”位置。这时，声光报警解除，并使时间继电器KT断电。
