PLC进行工频与变频的切换控制线路是怎么样的？

    控制线路如图8-17所示。    主电路与继电器控制时完全相同。这里为了使KM2和KM3绝对不能完全接通，除了在PLC内部软件（梯形图）中具有互锁环节外，外部电路中也必须在KM2和KM3之间进行互锁。

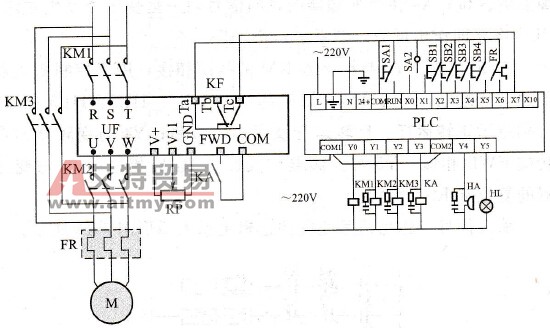

    图8-17    PLC控制的切换线路    ①输入侧。旋钮开关SA1用于使PLC开始运行；三位旋钮开关SA2用于电动机工频和变频运行的选择；当SA2置于工频运行位置时，控制按钮SB1、SB2分别用于接触器KM3动作与释放；当SA2置于变频运行位置时，控制按钮SB1、SB2分别用于接触器KM2和KM1的动作与释放；控制按钮SB3、SB4分别用于变频器的启动与停止；X6用于接受热继电器的过载信号；X7接受变频器的跳闸信号。    ②输出侧。Y0与接触器KM1的线圈相接，Y1与接触器KM2的线圈相接，KM1和KM2线圈得电，电动机处在变频运行状态；Y2与接触器KM3的线圈相接，KM3线圈得电，电动机处在工频运行状态；Y3与KA的线圈相连，KA为变频器正转运行／停止控制继电器；Y4和Y5分别与蜂鸣器HA和指示灯HL相接，当变频器因故障而跳闸时发出声光报警信号。    当变频器故障跳闸后应切换到工频下运行。    输入信号与输出信号之间的逻辑关系如梯形图8-18所示。

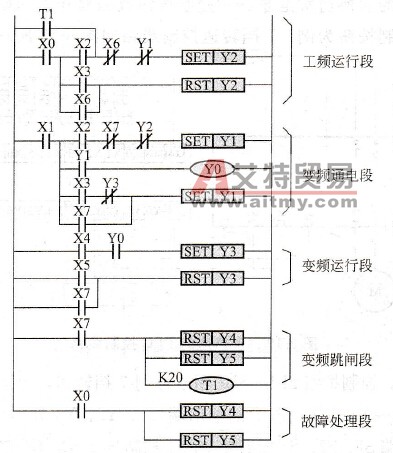

    图8-18    切换控制梯形图
