对变频与工频的切换过程有什么要求？

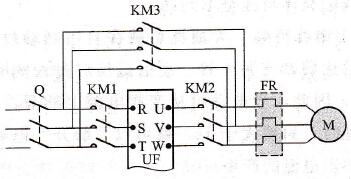

    ①切换控制主电路。如图6-8所示。
    图6-8    切换控制的主电路    各元器件的功能是：Q-进线开关；KM1-将电源接至变频器的输入端；KM2-将变频器的输出端接至电动机；KM3-将工频电源直接接至电动机；FR-热继电器，用于工频运行时的过载保护。    ②切换的动作顺序。切换时，应先断开KM2，使电动机脱离变频器。经适当延时后合上KM3，将电动机接至工频电源。    由于在变频器的输出端是不允许与电源相连接的，因此，接触器KM2和KM3绝对不允许同时接通，互相之间必须有非常可靠的互锁。经验表明，KM2和KM3采用有机械互锁的接触器是适宜的。同时，从KM2断开到KM3闭合之间的延时时间是必要的，通常称为“切换时间”，用tc表示。    ③运行切换控制的基本要求。运行切换是从变频50Hz切换到工频50Hz，切换前的转速等于或接近于额定转速。    a．当KM3闭合，电动机接至工频电源时，电动机的转速不应下降过多，以防止产生较大的冲击电流。一般来说，切换时电动机的转速以不低于额定转速的70%为宜。因此，切换时的延时时间应尽量地短一些。    b．必须避免在切换过程中产生过大的冲击电流，干扰电网。
