PLC控制电动机正转控制线路是怎么样的？
来源：艾特贸易2017-06-04
简介控制线路如图 8-13 所示。 图 8-13 PLC 的正转控制线路 ①输入侧。旋钮开关 SA1 用于使 PLC 开始运行：控制按钮 SB1 用于使接触器 KM 动作； SB2 用于使 KM 释放：旋钮开关 SA2 用于使变频器开
控制线路如图8-13所示。

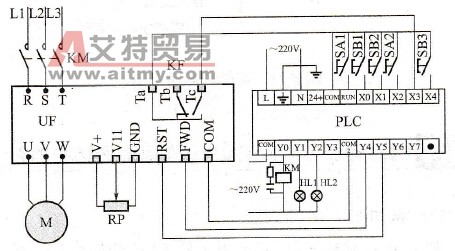

图8-13 PLC的正转控制线路 ①输入侧。旋钮开关SA1用于使PLC开始运行：控制按钮SB1用于使接触器KM动作；SB2用于使KM释放：旋钮开关SA2用于使变频器开始工作：SB3用于变频器发生故障后的复位。 变频器跳闸后的保护触点“Ta-Tc”接至PLC的X3和COM之间，一旦变频器发生故障，PLC将立即作出反应，使系统停止工作。 ②输出侧。Y0与接触器KM的线圈相接，用于控制变频器的通电或断电；Y1、Y2与指示灯HL1、HL2相接，分别表示变频器运行及故障报警。Y4与变频器的正转端FWD相接；Y5与变频器的复位端RST相接。 输入信号与输出信号之间的逻辑关系如梯形图8-14所示。
图8-14 正转控制梯形图
