PLC与变频器之间的连接线路是怎么样的？

    可编程控制器(Programmable Logic Controller，简称PLC)作为传统继电器的替代品，向变频器提供各种指令通断信号（启动、停止、反向等）和控制信号（如速度等）。    PLC与变频器开关指令信号和数值模拟信号之间的连接线路如图8-12所示。    变频器的模拟输入信号一般有电压信号和电流信号两种，要根据变频器的输入阻抗选择PLC的输出模块。

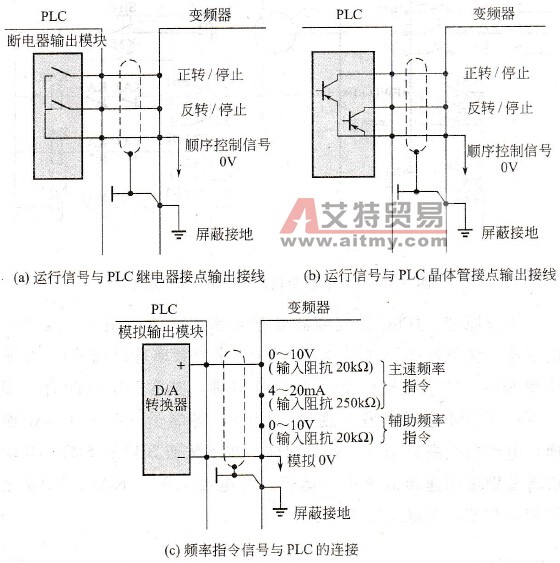

    图8-12    PLC与变频器开关指令信号和数值模拟信号之间的连接线路    当变频器和PLC的电压信号范围不同时，例如，变频器的输入信号电压范围为0～10V，而PLC的输出信号电压范围为0～5V时，或PLC一侧的输出信号电压范围为0～10V，而变频器的输入信号电压范围为0～5V时，由于变频器和晶闸管的容许电压、电流等因素的限制，则需以串联的方式接入限流电阻及分压等方式，以保证进行开闭时不超过PLC和变频器相应部分的容量。    同样的，当变频器通过接线端子向PLC提供监测模拟信号时，需注意PLC一侧的输入阻抗的大小，以保证电路中的电压和电流不超过电路的容许值。
