电磁控制电动机变频调速运行线路是怎么样的?

来源:艾特贸易2017-06-04

简介电磁制动电动机由普通电动机和电磁制动器 NB 组成。工作时,电网电压加于电磁制动器的励磁绕组上,电磁铁的衔铁即被吸上,使电动机转子上的制动盘与后端盖的制动面脱开,转子可

    电磁制动电动机由普通电动机和电磁制动器NB组成。工作时,电网电压加于电磁制动器的励磁绕组上,电磁铁的衔铁即被吸上,使电动机转子上的制动盘与后端盖的制动面脱开,转子可自由转动。停机时,切断电源,电磁制动器失电,衔铁复位,使转子的制动盘与后端盖的制动面贴合,电动机迅速停转。运行线路如图8-9所示。    工作原理:调节电位器RP,设定电动机运行速度。按下按钮SB1,接触器KM1KM2同时得电。KM1的主触点闭合,接通变频器电源;KM2的主触点闭合,制动器NB得电吸合,制动面脱开;KM2的常开辅助触点闭合,继电器KA得电吸合,其常开触点闭合,端子FWD-COM连通,电动机运行。停机时,按下按钮SB2,接触器KM1KM2和继电器KA均失电释放,制动器NB失电释放.电动机被迅速制动停转。    注意:电磁制动器NB通过接触器KM2的触点接在变频器的输入侧,而不能接在电动机侧,否则的话,当电动机在低频下运行时,由于电动机的电压也较低,制动器的励磁电流太小,衔铁吸不起来,将导致转子转不动而产生过电流。

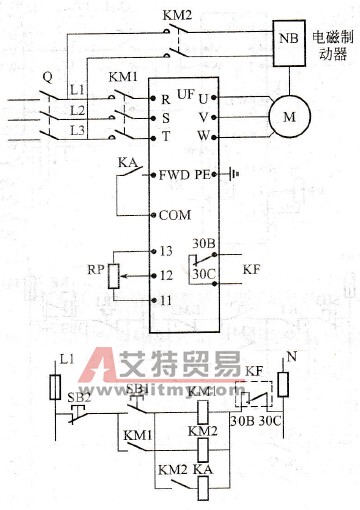

电磁制动电动机变频调速线路
    8-9    电磁制动电动机变频调速线路
