变频器控制电动机正转运行线路是怎样的？

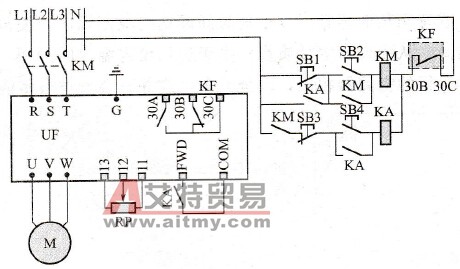

    线路如图8-1所示。图中FWD为正转运行、停止指令端子；COM为接点输入公共端；30B、30C为总报警输出继电器常闭触点，当变频器出现过电压、欠电压、短路、过热、过载等故障时，此触点断开，控制电路失电，起保护作用；接触器KM用来控制变频器是否通电；继电器KA用来控制电动机的启动与停止。
    图8-1    电动机正转运行线路    工作原理：调节频率给定电位器RP，设定电动机运行转速。    按下控制按钮SB2，接触器KM得电吸合并自锁，KM主触点闭合，变频器主电路端子R、S、T与电源接通；再按下控制按钮SB4，继电器KA得电吸合并自锁，其常开触点闭合，FWD-COM连接，电动机按照预先设定的转速运行。停止时，按下电动机停止按钮SB3，KA失电，FWD-COM断开，电动机停止；再按下SB1，使变频器断电。    控制电路中，接触器KM常开辅助触点串在KA线圈回路中，防止KA误动作；继电器KA的常开触点并在KM停止控制按钮SB1上，保证只有在电动机先停机的情况下，才能使变频器切断电源。
