MM420变频器与S7-200 PLC的硬件接线

    如图5-3所示，连接MM4系列变频器时，将RS-485电缆的两端插入两个卡式接线端。标准的PROFIBUS电缆和连接器可以用于连接S7-200 PLC。以MM420变频器为例，其端子15与S7-200的9针接口的Pin8相连，其端子“14”与S7-200的9针接口的Pin3相连。

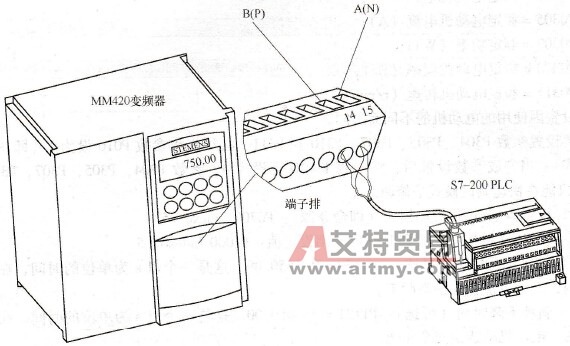

    图5-3    S7-200 PLC与MM420的硬件连接    在连线过程中，具有不同参考电位的设备相互连接时会在连接电缆中形成电流，而这些电流会导致通信错误或设备损坏。因此，确保要用通信电缆连接在一起的设备，要么共享一个公共参考点，要么彼此隔离以防止未预期电流的形成。    同时，接线中屏蔽层必须接到底盘地或9针接口的Pin1，建议用户将MM4变频器上的接线端子“2”（即0V）接到外壳地上。    如果S7-200是网络中的端点，或者，如果是点到点的连接，则必须使用连接器的端子“A1”和“B1”（而非A2和B2），因为这样可以接通终端电阻（例如，使用DP接头6ES7 972-0BA40- 0A0)。    如果变频器在网络中组态为端点站，那么终端和偏置电阻必须正确地连接至连接终端上。例如，图5-4所示为对MM420变频器必须做的终端和偏置连接。

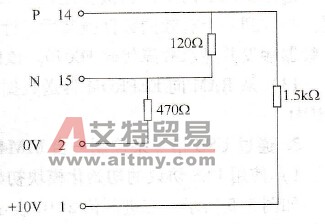

    图5-4    MM420变频器的终端和偏置电阻连接
