变频器故障的在路电阻值测量法

    所谓电阻值测量法，就是用万用表的欧姆挡测量变频器电路中的各种元器件、连接导线、插接件及印制电路板铜箔线的直流电阻值，以此来判断元器件是否开路、短路、漏电、功能失效等故障以及导线、印制电路板、接插件等得通断情况的一种方法。由于被测元器件连接在整个电路之中，所以用万用表所测得的数值受到了其他并联支路的影响，这在分析测试结果时应予以注意。    1．在路大致判断元件是否开路或短路    在检测变频器电路时，如果怀疑某元件损坏（开路或击穿短路），可以在路粗略测其电阻值来加以判断。例如：变频器有些二极管和三极管工作在大电流。高电压的场合，较容易损坏。检修时，为迅速做出判断，可将电路断电后用万用表直接测量二极管的正、反向电阻值，如电阻值均较大，则说明其已开路；如电阻值均较小，则有可能被击穿短路。此时还要查看是否有电阻值很小的元件与之并联，如有，则需焊开二极管一端后在检测。对三极管的在路检测方法与上相同。    变频器电路中的一些熔断器、限流电阻器，它们的电阻值一般均较小，且容易烧坏开路。在电路断电的情况下，这些电阻器可以在电路中直接检测，因为它们一般串接在负载和电源之间，如测得的电阻值小或等于其标称值，则电阻器正常；如测得的电阻值远大于其标称电阻值，则说明其已开路。    2，在路精确测量元件电阻值    (1)直接测量    有些元件是可在电路中直接测得其精确电阻值的。如图14-3 (a)中的R1、R2，因为有电容器、开关等直流电路为无穷大的元件将它们与电路的其他部分隔开，断电后在路测量和取下来测量效果一样。    (2)间接测量    有些元件虽然不能直接在路精确测量，但可以间接测得其准确电阻值。如图14-3 (b) 所示，元件1和元件2串联，如果已知元件1的电阻值为R1，只需通电测量元件1和元件2的端电压值U1、U2。根据串联电路的特性I1=I2，以及欧姆定律可知：如果元件1与元件2均为线性元件，则元件的端电压与其电阻值成正比例，故只需精确测得U1、U2的值，即可求得元件2的电阻值。

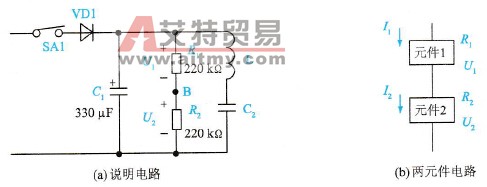

    图14-3    在路精确测量元件阻值示意图    3．没有充电电容器对测量值的影响    如上述图14-3 (a)所示电路中，在路测量R1、R2的电阻值时，万用表的内电池会给C1电容器进行充电而使得通过表头的电流增大，万用表指针的偏转角度偏大，此时所读得的电阻值偏大。由于C1的电容量较大，充电时间常数较大，充电比较缓慢，在C1充电的过程中，万用表指针的偏转角度会逐渐减小，要使万用表的指针停下来后才能读得较准确的电阻值。    4．已充电电容器对测量值的影响    变频器的有些电路，因其工作电压较高，电路中又含有较大容量的电容器，其放电速度很慢，会使在路粗略测量元件电阻值产生较大的误差，引起误判。有时，甚至在检测时损坏电路中的其他元件和测量仪表，扩大故障范围，造成不必要的损失。故在路测量元件电阻值时，应将这些电容器进行放电处理。    例如在检测图14-3 (a)所示电路时，应先将C1进行放电处理，因C1工作时充上了电，其端电压假如高达300 V，而且放电时间常数很大，即    τ= (R1+R2) C1≈175 s    电容器放电完毕需经过(3～5)τ，约10 min，放电十分缓慢，放电时在R1、R2上分别产生电压降U1、U2，此时在路测量风、R2的电阻值就会产生很大的误差，甚至会烧坏万用表和其他元件。
