变频器控制电路接开关量输出信号的特点

来源:艾特贸易2017-06-04

简介变频器的开关量输出信号是由其内部电路通过相关的元器件控制后通过相应的端脚向外输出的,根据其内部使用元器件的不同,通常主要有晶体管输出型、继电器输出型与晶体管双向输

    变频器的开关量输出信号是由其内部电路通过相关的元器件控制后通过相应的端脚向外输出的,根据其内部使用元器件的不同,通常主要有晶体管输出型、继电器输出型与晶体管双向输出型三大类。    1.晶体管输出型开关量信号    变频器内部电路采用晶体管输出开关量信号电路的典型结构如图2-7所示。该电路中的输出信号为晶体管集电极开路信号,由于受到晶体管耐压的限制,故这类开关量控制信号只能应用于直流低压的电器控制电路中。

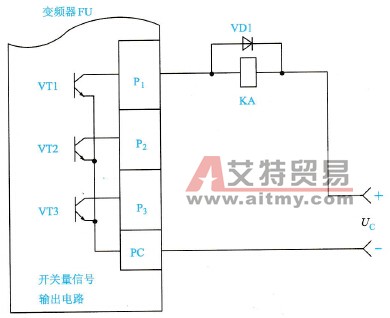

变频器内部电路采用晶体管输出开关量信号电路的典型结构
    2-7    变频器内部电路采用晶体管输出开关量信号电路的典型结构    2.继电器输出型开关量信号    变频器内部电路采用晶体管输出开关量信号电路的典型结构如图2-8所示。该电路中的输出端由继电器触点构成。由于继电器触点的耐压较高,故这类开关量控制信号可以应用在220V交流供电的电路中。

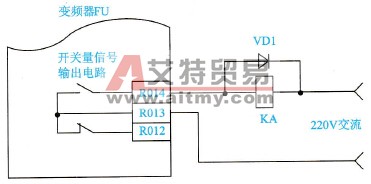

变频器内部电路采用晶体管输出开关量信号电路的典型结构
    2-8    变频器内部电路采用晶体管输出开关量信号电路的典型结构    3.晶体管双向输出型开关量信号    变频器内部电路采用晶体管双向输出开关量信号电路的典型结构如图2-9所示。该电路中的输出端由晶体管与二极管共同构成。由于受到晶体管耐压的限制,故这类开关量控制信号只能应用于交流低压的电器控制电路中。电路的基本工作原理简述如下。

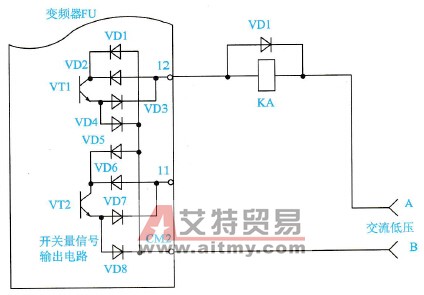

变频器内部电路采用晶体管双向输出开关量信号电路的典型结构
    2-9    变频器内部电路采用晶体管双向输出开关量信号电路的典型结构    (1)A端为正、B端为负    如果输入交流电路的A端为正、B端为负时,则电流就会从“12”端输入,经导通的二极管VD2→导通的输出晶体管VT1→导通的二极管VD4→变频器的“CM2”端脚→电源B端。    (2)A端为负、B端为正    如果输入交流电路的A端为负、B端为正时,则电流就会从“CM2”端输入,经导通的二极管VD1→导通的输出晶体管VT1→导通的二极管VD3→变频器的“12”端脚→电源A端。
