变频器控制电路接收外接开关量信号的特点

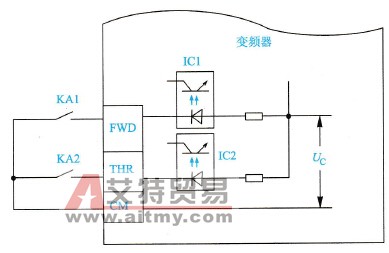

    1．电路结构    以图2-5所示输入信号电路为例，来说明变频器是怎样接收外接开关量信号的。该电路外接信号是触点开关KA1、KA2。

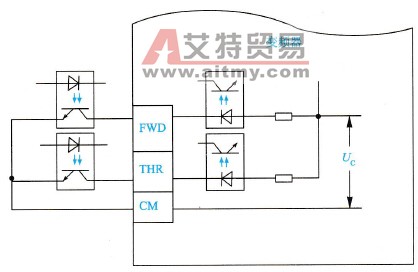

    图2-5    变频器输入信号为有触点开关电路示意图    2．工作过程    当变频器外接端子FWD外接的触点控制开关接通（继电器触点KA1闭合）时，变频器内部的光电耦合器IC1中的发光二极管就会导通发光，其内的光敏三极管受光后导通，用于控制其他电路的工作。    3．需要说明的问题    变频器的外接开关量信号，既可以是有触点开关提供的开关量信号，如图2-5所示；也可以是无触点的开关量信号，如图2-6所示。
    图2-6    变频器输入信号为无触点开关电路示意图
