集成IPM式变频器功率逆变模块组件的组成

    1．变频模块组件内电路    变频器中的集成功率逆变器模块组件，通常是由多快IPM变频模块与绝缘栅晶体管开关器件共同构成的，是一种可以将直流电压转换为频率与电压均可调的三相交流的变频装置，以PM20CTM060型变频模块组件为例，其内部典型等效电路如图1-24所示。

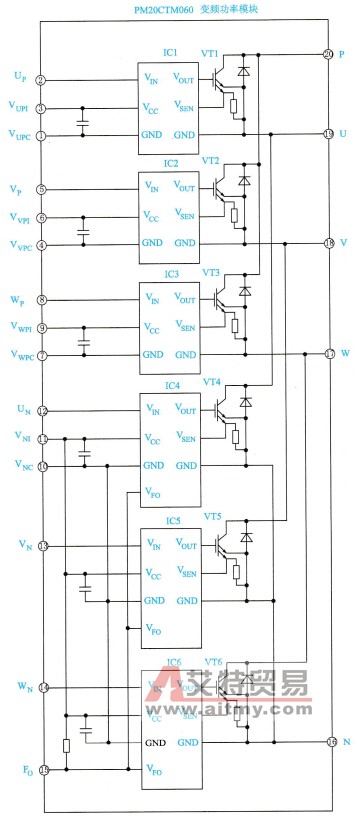

    图1-24    变频器模块内部典型等效电路    2．引脚功能    集成IPM式变频器功率逆变模块组件的内部电路主要由6个功率晶体管与6块IPM模块等组成，其各引脚功能说明如表1-1中所列。    表1-1    逆变功率模块组件各引脚功能说明
