选择笼型异步电动机配套的变频器时两者低速运

    标准电动机采用变频器低速运转时，对于U/f（电压／频率）一定的转矩控制，各频率之下运转电流与电动机额定频率下的运转电流基本相同。因此，主要是电动机的铜损造成的温升。    1．定子线圈绕组温升变化规律    在这种低速运行的情况下，即使电动机的铜损与额定状态时的基本相同，但由于转速越低，电动机的冷却效果越差，电动机的定子线圈绕组温升也会发生变化，其变化规律如图5-6所示。

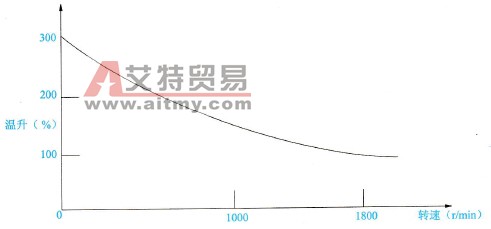

    图5-6    电动机的定子线圈绕组温升变化规律    由此可见，标准电动机在低速情况下使用时，必须与其定子线圈绕组温升情况相应地减小运转转矩（电流），降低铜损使用。    2．转矩选择    图5-7与图5-8所示为标准电动机与变频器配套组合使用时，各种频率之下允许的连续运转矩特性曲线。其中，图3-8所示为220 V、60 Hz或440 V、60 Hz时的转矩特性曲线，图5-8所示为220 V、50 Hz或400 V、50 Hz时的转矩特性曲线，供选择风机、泵等二次方减转矩负载的变频器时参考，如为恒转矩负载，则必须加大电动机与变频器两者的容量，或者选用横转矩变频器传动专用的电动机。

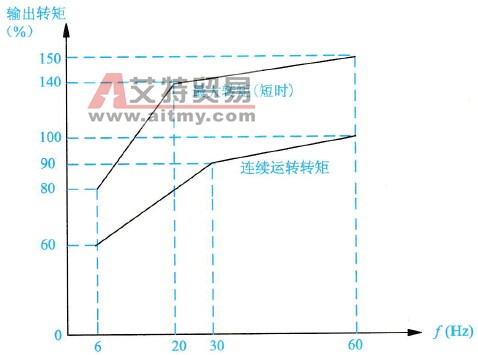

    图5-7    标准电动机与变频器配套组合220 V、60 Hz或440 V、60 Hz时的转矩特性曲线

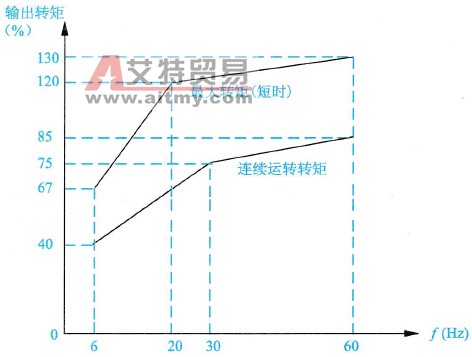

    图5-8    标准电动机与变频器配套组合220 V、50 Hz或440 V、50 Hz时的转矩特性曲线
