变频器控制电路的安装技术方法

    1．在对变频器的控制电路进行安装时，对连接插件的基本要求    (1)模拟频率设定端脚    变频器模拟频率设定端脚（例如13、12、11）用于连接从外部输入的模拟电压、电流，频率设定电位器的端脚，这些端脚与外电路如采用连接插件时，应采用微小信号的成对触点一且连接要可靠。    (2)其他电路部分    变频器的其他电路部分如采用连接插件时，应采用接触可靠性高的连接插件触点，以保证电路良好可靠的接触。    2．在对变频器的控制电路进行安装时，对连接线与屏蔽套方面的基本要求    (1)连接线方面    控制电路端脚上的连接电线通常可以采用0.75mm2及以下规格的屏蔽线或绞合在一起的聚乙烯线。    (2)屏蔽套方面    安装连接屏蔽线的屏蔽套时，如图8-5所示，将屏蔽线的一端连接到各自的共用端脚（如11，CM或COM）上，另一端不可连接，以免失去屏蔽作用。

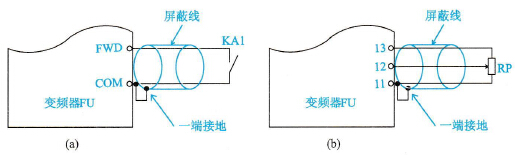

    图8-5    安装连接屏蔽线的方法示意图    3．在对变频器的控制电路进行安装时，对出厂设置的基本要求    (1)外部报警输入端    变频器在出厂时，其外部报警输入端THR与CM（或COM）之间已经连接有短路片，当要使用变频器的报警功能时，要拆下该短路片，然后将外部设备送来的报警控制信号串接在这两点之间。如不使用报警功能，则不要随便拆下该短路片。    (2) FWD与CM端脚    变频器在出厂时，其FWD与CM（或COM）之间也已经连接有短路片，此时变频器被设定的功能是在触摸面板操作方式，也就是当通电以后，按压触摸面板上的“RUN”按键，可以控制电动机的正向运转，按压“STOP”按键，电动机就会停止运行。    4．在对变频器的控制电路进行安装时，对继电器连接方面的基本要求    变频器的输出端脚属于开路集电极输出方式时，如果在该输出端连接的负载为继电器线圈，则应按图8-6所示的连接方法进行接线，且还应在继电器线圈的两端连接一只吸收浪涌电流的保护二极管，具体连接方法见图8-6所示。

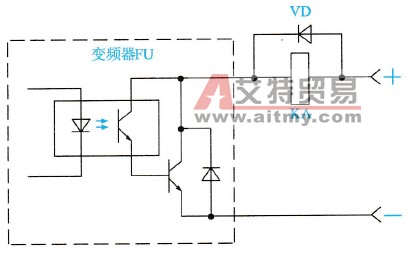

    图8-6    变频器输出端脚属于开路集电极输出方式时继电器线圈的连接方法
