防线路干扰变频器加接隔离变压器的技术方法
来源:艾特贸易2017-06-04
简介1 .代换电路 在连接变频器线路防止线路干扰时,如果市场上买不到隔离变压器,也可以采用两台降压变压器(例如机床照明灯使用的照明电源变压器)按图 8-18 所示的连接方法连接后

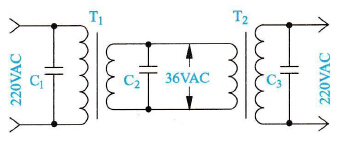

1.代换电路 在连接变频器线路防止线路干扰时,如果市场上买不到隔离变压器,也可以采用两台降压变压器(例如机床照明灯使用的照明电源变压器)按图8-18所示的连接方法连接后来代替隔离变压器。 图8-18 代换隔离变压器的连接电路 2.变压器的连接方法 代换隔离变压器的两个降压变压器T1与T2的低压一侧对接,则变压器的输出端与输入端之间就可以实现了隔离。但高压侧的额定电压要与受干扰设备控制电路所要求的电压相符;低压侧的电压不限,但两个变压器必须相同。 3.电容器的选择 为了增加隔离效果,还应在变压器的输入与输出侧连接相应的滤波电容器C1~C3。电容器的容量一般可在0.1~1μF之间选择,电容器的耐压选择方法如下。 ①如果高压侧的电压为220 V时,C1和C3的耐压应≥1000 V。 ②如果低压侧的电压为36V时,C2的耐压应≥150 V。
